尺寸・CAD
单位 : mm
型号 | M(粗牙) 螺纹公称直径 |
螺距 | L | D | B | 质量 (g) |
CAD下载 | 请求报价 |
---|---|---|---|---|---|---|---|---|
SCSS-M4-6-CE | M4 | 0.7 | 6.5 | 2.38 | 2 | 0.4 | CAD | 请求报价 |
SCSS-M4-10-CE | M4 | 0.7 | 10.5 | 2.38 | 2 | 0.7 | CAD | 请求报价 |
SCSS-M4-16-CE | M4 | 0.7 | 16.5 | 2.38 | 2 | 1 | CAD | 请求报价 |
SCSS-M5-8-CE | M5 | 0.8 | 8.6 | 3.18 | 2.5 | 0.8 | CAD | 请求报价 |
SCSS-M5-12-CE | M5 | 0.8 | 12.6 | 3.18 | 2.5 | 1.3 | CAD | 请求报价 |
SCSS-M5-20-CE | M5 | 0.8 | 20.6 | 3.18 | 2.5 | 2.3 | CAD | 请求报价 |
SCSS-M6-10-CE | M6 | 1 | 10.8 | 3.97 | 3 | 1.5 | CAD | 请求报价 |
SCSS-M6-16-CE | M6 | 1 | 16.8 | 3.97 | 3 | 2.5 | CAD | 请求报价 |
SCSS-M6-25-CE | M6 | 1 | 25.8 | 3.97 | 3 | 4 | CAD | 请求报价 |
SCSS-M8-12-CE | M8 | 1.25 | 13.2 | 5.56 | 4 | 3.2 | CAD | 请求报价 |
SCSS-M8-20-CE | M8 | 1.25 | 21.2 | 5.56 | 4 | 5.7 | CAD | 请求报价 |
SCSS-M8-30-CE | M8 | 1.25 | 31.2 | 5.56 | 4 | 9 | CAD | 请求报价 |
SCSS-M10-16-CE | M10 | 1.5 | 17.7 | 7.14 | 5 | 7 | CAD | 请求报价 |
SCSS-M10-25-CE | M10 | 1.5 | 26.7 | 7.14 | 5 | 11 | CAD | 请求报价 |
SCSS-M10-35-CE | M10 | 1.5 | 36.7 | 7.14 | 5 | 16 | CAD | 请求报价 |
SCSS-M12-20-CE | M12 | 1.75 | 22 | 7.94 | 6 | 12.5 | CAD | 请求报价 |
SCSS-M12-30-CE | M12 | 1.75 | 32 | 7.94 | 6 | 20 | CAD | 请求报价 |
SCSS-M12-40-CE | M12 | 1.75 | 42 | 7.94 | 6 | 28 | CAD | 请求报价 |
材质、表面处理
SCSS-CE 陶瓷球 | |
---|---|
螺纹部 | 相当于SUS304 |
球 | 氧化铝(纯度99%以上、硬度1100HV) |
特点

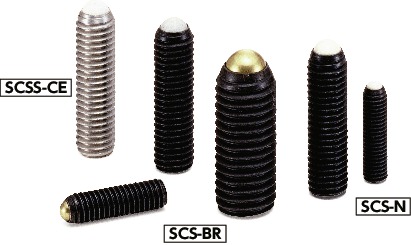

- 内置特殊球的夹紧螺丝(整球型)。
- 通过整球的点接触,牢牢地固定工件。
- 用于刀夹的止动螺丝、压力件或挡块等。
- 也生产螺纹公称直径、螺纹长度与表面处理等特殊规格的产品。请垂询客户中心。
规格变更说明
感谢您一直以来使用NBK网站。我们特此通知,关于夹紧螺钉,夹紧螺栓的目录信息已作如下更正。请注意,此次更正不会影响产品本身的规格。
敬请理解,并希望您今后继续惠顾我们的产品。
