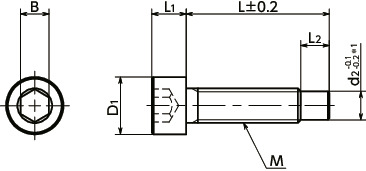

形状図
＊1： SDBS-M8：d2-0.3～-0.1
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | L1 | L2 | d2 | D1 | B | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SDBS-M3-10 | M3 | 0.5 | 10 | 3 | 2.5 | 2.5 | 5.5 | 2.5 | 0.9 | CAD | 请求报价 |
| SDBS-M3-12 | M3 | 0.5 | 12 | 3 | 2.5 | 2.5 | 5.5 | 2.5 | 1 | CAD | 请求报价 |
| SDBS-M3-16 | M3 | 0.5 | 16 | 3 | 2.5 | 2.5 | 5.5 | 2.5 | 1.1 | CAD | 请求报价 |
| SDBS-M3-20 | M3 | 0.5 | 20 | 3 | 2.5 | 2.5 | 5.5 | 2.5 | 1.3 | CAD | 请求报价 |
材质、表面处理
| SDBS | |
|---|---|
| 主体 | 相当于SUS304 |

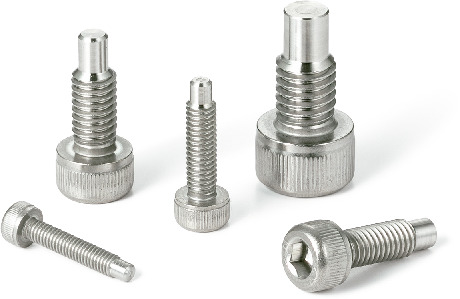

特点
- 螺丝前端为棒形。
- 通过将前端的棒形部分嵌入配合材料的槽或孔中，可以用于定位和止转。
