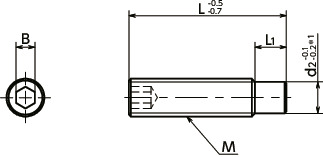

形状図
＊1： SDSS-M8：d2-0.3～-0.1
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | L1 | d2 | B | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SDSS-M8-16 | M8 | 1.25 | 16 | 6.5 | 6 | 4 | 3.4 | CAD | 请求报价 |
| SDSS-M8-20 | M8 | 1.25 | 20 | 6.5 | 6 | 4 | 4.7 | CAD | 请求报价 |
| SDSS-M8-25 | M8 | 1.25 | 25 | 6.5 | 6 | 4 | 6.3 | CAD | 请求报价 |
| SDSS-M8-30 | M8 | 1.25 | 30 | 6.5 | 6 | 4 | 7.9 | CAD | 请求报价 |
| SDSS-M8-35 | M8 | 1.25 | 35 | 6.5 | 6 | 4 | 9.5 | CAD | 请求报价 |
| SDSS-M8-40 | M8 | 1.25 | 40 | 6.5 | 6 | 4 | 11.1 | CAD | 请求报价 |
| SDSS-M8-45 | M8 | 1.25 | 45 | 6.5 | 6 | 4 | 12.7 | CAD | 请求报价 |
材质、表面处理
| SDSS | |
|---|---|
| 主体 | 相当于SUS304 |
特点

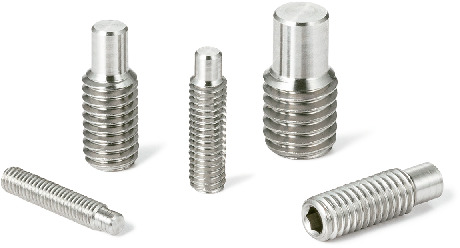

- 螺丝前端为棒形。
- 通过将前端的棒形部分嵌入配合材料的槽或孔中，可以用于定位和止转。
