带止推垫的无头螺丝 - 球头型

Grub Screw with Thrust Pad - Ball Point Type

SGB-SBP

安全注意事项

符号RoHS指令

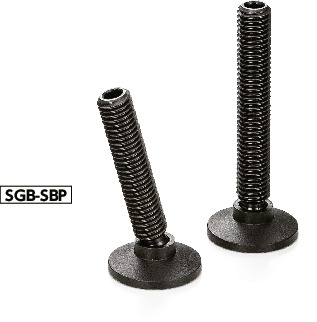

SGB-SBP带止推垫的无头螺丝 - 球头型

形状図

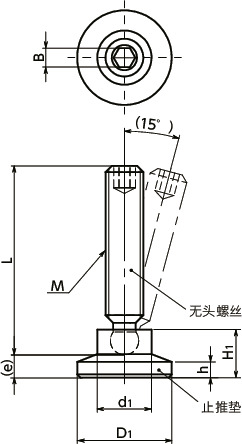

SGB-SBP带止推垫的无头螺丝 - 球头型寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
M8
M10
M12

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 D1 d1 L B H1 h e 质量
（g）		 CAD下载 请求报价
SGB-M6-30-SBP15 M6 1 15 8.6 30 3 7.6 2.5 3.6 7.6 CAD 请求报价
SGB-M6-40-SBP15 M6 1 15 8.6 40 3 7.6 2.5 3.6 9.8 CAD 请求报价
SGB-M6-50-SBP15 M6 1 15 8.6 50 3 7.6 2.5 3.6 12 CAD 请求报价
SGB-M6-30-SBP18 M6 1 18 10.8 30 3 9.2 2.5 5.2 8.6 CAD 请求报价
SGB-M6-40-SBP18 M6 1 18 10.8 40 3 9.2 2.5 5.2 10.8 CAD 请求报价
SGB-M6-50-SBP18 M6 1 18 10.8 50 3 9.2 2.5 5.2 13 CAD 请求报价
SGB-M6-30-SBP21 M6 1 21 12.8 30 3 10 3 6 9.6 CAD 请求报价
SGB-M6-40-SBP21 M6 1 21 12.8 40 3 10 3 6 11.8 CAD 请求报价
SGB-M6-50-SBP21 M6 1 21 12.8 50 3 10 3 6 14 CAD 请求报价
SGB-M6-30-SBP25 M6 1 25 13 30 3 10.5 3 6.5 11.6 CAD 请求报价
SGB-M6-40-SBP25 M6 1 25 13 40 3 10.5 3 6.5 13.8 CAD 请求报价
SGB-M6-50-SBP25 M6 1 25 13 50 3 10.5 3 6.5 16 CAD 请求报价
SGB-M6-30-SBP32 M6 1 32 14 30 3 11 3 7 13.6 CAD 请求报价
SGB-M6-40-SBP32 M6 1 32 14 40 3 11 3 7 15.8 CAD 请求报价
SGB-M6-50-SBP32 M6 1 32 14 50 3 11 3 7 18 CAD 请求报价
SGB-M8-25-SBP15 M8 1.25 15 8.6 25 4 7.6 2.5 2.5 10 CAD 请求报价
SGB-M8-40-SBP15 M8 1.25 15 8.6 40 4 7.6 2.5 2.5 13 CAD 请求报价
SGB-M8-50-SBP15 M8 1.25 15 8.6 50 4 7.6 2.5 2.5 16 CAD 请求报价
SGB-M8-63-SBP15 M8 1.25 15 8.6 63 4 7.6 2.5 2.5 20 CAD 请求报价
SGB-M8-25-SBP18 M8 1.25 18 10.8 25 4 9.2 2.5 4.2 11 CAD 请求报价
SGB-M8-40-SBP18 M8 1.25 18 10.8 40 4 9.2 2.5 4.2 14 CAD 请求报价
SGB-M8-50-SBP18 M8 1.25 18 10.8 50 4 9.2 2.5 4.2 17 CAD 请求报价
SGB-M8-63-SBP18 M8 1.25 18 10.8 63 4 9.2 2.5 4.2 21 CAD 请求报价
SGB-M8-25-SBP21 M8 1.25 21 12.8 25 4 10 3 5 12 CAD 请求报价
SGB-M8-40-SBP21 M8 1.25 21 12.8 40 4 10 3 5 15 CAD 请求报价
SGB-M8-50-SBP21 M8 1.25 21 12.8 50 4 10 3 5 18 CAD 请求报价
SGB-M8-63-SBP21 M8 1.25 21 12.8 63 4 10 3 5 22 CAD 请求报价
SGB-M8-25-SBP25 M8 1.25 25 13 25 4 10.5 3 5.5 14 CAD 请求报价
SGB-M8-40-SBP25 M8 1.25 25 13 40 4 10.5 3 5.5 17 CAD 请求报价
SGB-M8-50-SBP25 M8 1.25 25 13 50 4 10.5 3 5.5 20 CAD 请求报价
SGB-M8-63-SBP25 M8 1.25 25 13 63 4 10.5 3 5.5 24 CAD 请求报价
SGB-M8-25-SBP32 M8 1.25 32 14 25 4 11 3 6 16 CAD 请求报价
SGB-M8-40-SBP32 M8 1.25 32 14 40 4 11 3 6 19 CAD 请求报价
SGB-M8-50-SBP32 M8 1.25 32 14 50 4 11 3 6 22 CAD 请求报价
SGB-M8-63-SBP32 M8 1.25 32 14 63 4 11 3 6 26 CAD 请求报价
SGB-M8-25-SBP40 M8 1.25 40 16 25 4 13 4 8 20 CAD 请求报价
SGB-M8-40-SBP40 M8 1.25 40 16 40 4 13 4 8 23 CAD 请求报价
SGB-M8-50-SBP40 M8 1.25 40 16 50 4 13 4 8 26 CAD 请求报价
SGB-M8-63-SBP40 M8 1.25 40 16 63 4 13 4 8 30 CAD 请求报价
SGB-M8-25-SBP50 M8 1.25 50 16 25 4 15.5 4 10.4 24 CAD 请求报价
SGB-M8-40-SBP50 M8 1.25 50 16 40 4 15.5 4 10.4 27 CAD 请求报价
SGB-M8-50-SBP50 M8 1.25 50 16 50 4 15.5 4 10.4 30 CAD 请求报价
SGB-M8-63-SBP50 M8 1.25 50 16 63 4 15.5 4 10.4 34 CAD 请求报价
SGB-M10-40-SBP18 M10 1.5 18 10.8 40 5 9.2 2.5 3.8 18 CAD 请求报价
SGB-M10-50-SBP18 M10 1.5 18 10.8 50 5 9.2 2.5 3.8 24 CAD 请求报价
SGB-M10-63-SBP18 M10 1.5 18 10.8 63 5 9.2 2.5 3.8 31 CAD 请求报价
SGB-M10-80-SBP18 M10 1.5 18 10.8 80 5 9.2 2.5 3.8 39 CAD 请求报价
SGB-M10-40-SBP21 M10 1.5 21 12.8 40 5 10 3 4.3 19 CAD 请求报价
SGB-M10-50-SBP21 M10 1.5 21 12.8 50 5 10 3 4.3 25 CAD 请求报价
SGB-M10-63-SBP21 M10 1.5 21 12.8 63 5 10 3 4.3 32 CAD 请求报价
SGB-M10-80-SBP21 M10 1.5 21 12.8 80 5 10 3 4.3 40 CAD 请求报价
SGB-M10-40-SBP25 M10 1.5 25 13 40 5 10.5 3 4.6 21 CAD 请求报价
SGB-M10-50-SBP25 M10 1.5 25 13 50 5 10.5 3 4.6 27 CAD 请求报价
SGB-M10-63-SBP25 M10 1.5 25 13 63 5 10.5 3 4.6 34 CAD 请求报价
SGB-M10-80-SBP25 M10 1.5 25 13 80 5 10.5 3 4.6 42 CAD 请求报价
SGB-M10-40-SBP32 M10 1.5 32 14 40 5 11 3 5 23 CAD 请求报价
SGB-M10-50-SBP32 M10 1.5 32 14 50 5 11 3 5 29 CAD 请求报价
SGB-M10-63-SBP32 M10 1.5 32 14 63 5 11 3 5 36 CAD 请求报价
SGB-M10-80-SBP32 M10 1.5 32 14 80 5 11 3 5 44 CAD 请求报价
SGB-M10-40-SBP40 M10 1.5 40 16 40 5 13 4 7 27 CAD 请求报价
SGB-M10-50-SBP40 M10 1.5 40 16 50 5 13 4 7 33 CAD 请求报价
SGB-M10-63-SBP40 M10 1.5 40 16 63 5 13 4 7 40 CAD 请求报价
SGB-M10-80-SBP40 M10 1.5 40 16 80 5 13 4 7 48 CAD 请求报价
SGB-M10-40-SBP50 M10 1.5 50 16 40 5 15.5 4 9.3 31 CAD 请求报价
SGB-M10-50-SBP50 M10 1.5 50 16 50 5 15.5 4 9.3 37 CAD 请求报价
SGB-M10-63-SBP50 M10 1.5 50 16 63 5 15.5 4 9.3 44 CAD 请求报价
SGB-M10-80-SBP50 M10 1.5 50 16 80 5 15.5 4 9.3 52 CAD 请求报价
SGB-M12-40-SBP21 M12 1.75 21 12.8 40 6 10 3 3.4 28 CAD 请求报价
SGB-M12-63-SBP21 M12 1.75 21 12.8 63 6 10 3 3.4 44 CAD 请求报价
SGB-M12-80-SBP21 M12 1.75 21 12.8 80 6 10 3 3.4 56 CAD 请求报价
SGB-M12-100-SBP21 M12 1.75 21 12.8 100 6 10 3 3.4 71 CAD 请求报价
SGB-M12-40-SBP25 M12 1.75 25 13 40 6 10.5 3 3.6 30 CAD 请求报价
SGB-M12-63-SBP25 M12 1.75 25 13 63 6 10.5 3 3.6 46 CAD 请求报价
SGB-M12-80-SBP25 M12 1.75 25 13 80 6 10.5 3 3.6 58 CAD 请求报价
SGB-M12-100-SBP25 M12 1.75 25 13 100 6 10.5 3 3.6 73 CAD 请求报价
SGB-M12-40-SBP32 M12 1.75 32 14 40 6 11 3 4.2 32 CAD 请求报价
SGB-M12-63-SBP32 M12 1.75 32 14 63 6 11 3 4.2 48 CAD 请求报价
SGB-M12-80-SBP32 M12 1.75 32 14 80 6 11 3 4.2 60 CAD 请求报价
SGB-M12-100-SBP32 M12 1.75 32 14 100 6 11 3 4.2 75 CAD 请求报价
SGB-M12-40-SBP40 M12 1.75 40 16 40 6 13 4 6.2 36 CAD 请求报价
SGB-M12-63-SBP40 M12 1.75 40 16 63 6 13 4 6.2 52 CAD 请求报价
SGB-M12-80-SBP40 M12 1.75 40 16 80 6 13 4 6.2 64 CAD 请求报价
SGB-M12-100-SBP40 M12 1.75 40 16 100 6 13 4 6.2 79 CAD 请求报价
SGB-M12-40-SBP50 M12 1.75 50 16 40 6 15.5 4 8.7 40 CAD 请求报价
SGB-M12-63-SBP50 M12 1.75 50 16 63 6 15.5 4 8.7 56 CAD 请求报价
SGB-M12-80-SBP50 M12 1.75 50 16 80 6 15.5 4 8.7 68 CAD 请求报价
SGB-M12-100-SBP50 M12 1.75 50 16 100 6 15.5 4 8.7 83 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

SGB-SBP
无头螺丝 SUM22L
四氧化三铁保护膜（黑）
止推垫 聚缩醛（亚光黑）

特点

  • 带止推垫的无头螺丝。
  • 用于工件的紧固、定位与挡块等用途。
  • 请与手柄、旋钮等组装使用。
  • 止推垫为塑料制品，因此不会损伤工件。
  • 止推垫相对于无头螺丝，最大可倾斜约15°。在工件表面不均匀或倾斜等情况下使用非常有效。
  • 出厂时无头螺丝与止推垫没有组装好。将无头螺丝笔直地压入到止推垫中即可完成组装。

相关产品

也可单独订购无头螺丝与止推垫。
SGB
SBP
