Nabeya Bi-tech

  • 夹紧螺丝・无头螺丝

带止推垫的无头螺丝（不锈钢制无头螺丝） - 球头型

Grub Screw with Thrust Pad - Ball Point Type

SGBS-SBPS

安全注意事项

符号RoHS指令

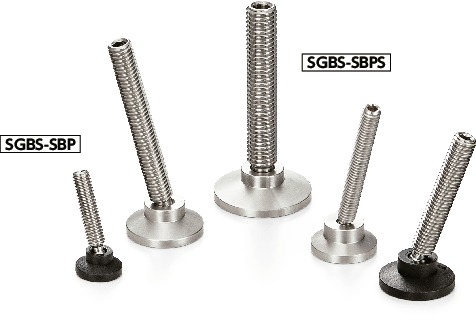

SGBS-SBPS带止推垫的无头螺丝（不锈钢制无头螺丝） - 球头型

形状図

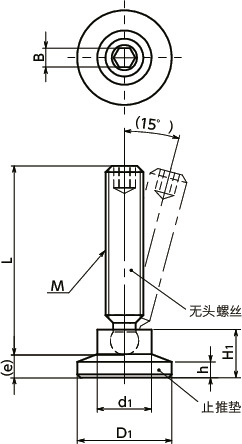

SGBS-SBPS带止推垫的无头螺丝（不锈钢制无头螺丝） - 球头型寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
M8
M10
M12

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 D1 d1 L B H1 h e 质量
（g）		 CAD下载 请求报价
SGBS-M6-30-SBPS21 M6 1 21 12.8 30 3 10 3 6 22.6 CAD 请求报价
SGBS-M6-40-SBPS21 M6 1 21 12.8 40 3 10 3 6 24.8 CAD 请求报价
SGBS-M6-50-SBPS21 M6 1 21 12.8 50 3 10 3 6 27 CAD 请求报价
SGBS-M6-30-SBPS25 M6 1 25 13 30 3 10.5 3 6.5 29.6 CAD 请求报价
SGBS-M6-40-SBPS25 M6 1 25 13 40 3 10.5 3 6.5 31.8 CAD 请求报价
SGBS-M6-50-SBPS25 M6 1 25 13 50 3 10.5 3 6.5 34 CAD 请求报价
SGBS-M6-30-SBPS32 M6 1 32 14 30 3 11 3 7 40.6 CAD 请求报价
SGBS-M6-40-SBPS32 M6 1 32 14 40 3 11 3 7 42.8 CAD 请求报价
SGBS-M6-50-SBPS32 M6 1 32 14 50 3 11 3 7 45 CAD 请求报价
SGBS-M8-25-SBPS21 M8 1.25 21 12.8 25 4 10 3 5 25 CAD 请求报价
SGBS-M8-40-SBPS21 M8 1.25 21 12.8 40 4 10 3 5 28 CAD 请求报价
SGBS-M8-50-SBPS21 M8 1.25 21 12.8 50 4 10 3 5 31 CAD 请求报价
SGBS-M8-63-SBPS21 M8 1.25 21 12.8 63 4 10 3 5 35 CAD 请求报价
SGBS-M8-25-SBPS25 M8 1.25 25 13 25 4 10.5 3 5.5 32 CAD 请求报价
SGBS-M8-40-SBPS25 M8 1.25 25 13 40 4 10.5 3 5.5 35 CAD 请求报价
SGBS-M8-50-SBPS25 M8 1.25 25 13 50 4 10.5 3 5.5 38 CAD 请求报价
SGBS-M8-63-SBPS25 M8 1.25 25 13 63 4 10.5 3 5.5 42 CAD 请求报价
SGBS-M8-25-SBPS32 M8 1.25 32 14 25 4 11 3 6 43 CAD 请求报价
SGBS-M8-40-SBPS32 M8 1.25 32 14 40 4 11 3 6 46 CAD 请求报价
SGBS-M8-50-SBPS32 M8 1.25 32 14 50 4 11 3 6 49 CAD 请求报价
SGBS-M8-63-SBPS32 M8 1.25 32 14 63 4 11 3 6 53 CAD 请求报价
SGBS-M8-25-SBPS40 M8 1.25 40 16 25 4 13 4 8 76 CAD 请求报价
SGBS-M8-40-SBPS40 M8 1.25 40 16 40 4 13 4 8 79 CAD 请求报价
SGBS-M8-50-SBPS40 M8 1.25 40 16 50 4 13 4 8 82 CAD 请求报价
SGBS-M8-63-SBPS40 M8 1.25 40 16 63 4 13 4 8 86 CAD 请求报价
SGBS-M8-25-SBPS50 M8 1.25 50 16 25 4 15.5 4 10.4 124 CAD 请求报价
SGBS-M8-40-SBPS50 M8 1.25 50 16 40 4 15.5 4 10.4 127 CAD 请求报价
SGBS-M8-50-SBPS50 M8 1.25 50 16 50 4 15.5 4 10.4 130 CAD 请求报价
SGBS-M8-63-SBPS50 M8 1.25 50 16 63 4 15.5 4 10.4 134 CAD 请求报价
SGBS-M10-40-SBPS21 M10 1.5 21 12.8 40 5 10 3 4.3 32 CAD 请求报价
SGBS-M10-50-SBPS21 M10 1.5 21 12.8 50 5 10 3 4.3 38 CAD 请求报价
SGBS-M10-63-SBPS21 M10 1.5 21 12.8 63 5 10 3 4.3 45 CAD 请求报价
SGBS-M10-80-SBPS21 M10 1.5 21 12.8 80 5 10 3 4.3 53 CAD 请求报价
SGBS-M10-40-SBPS25 M10 1.5 25 13 40 5 10.5 3 4.6 39 CAD 请求报价
SGBS-M10-50-SBPS25 M10 1.5 25 13 50 5 10.5 3 4.6 45 CAD 请求报价
SGBS-M10-63-SBPS25 M10 1.5 25 13 63 5 10.5 3 4.6 52 CAD 请求报价
SGBS-M10-80-SBPS25 M10 1.5 25 13 80 5 10.5 3 4.6 60 CAD 请求报价
SGBS-M10-40-SBPS32 M10 1.5 32 14 40 5 11 3 5 50 CAD 请求报价
SGBS-M10-50-SBPS32 M10 1.5 32 14 50 5 11 3 5 56 CAD 请求报价
SGBS-M10-63-SBPS32 M10 1.5 32 14 63 5 11 3 5 63 CAD 请求报价
SGBS-M10-80-SBPS32 M10 1.5 32 14 80 5 11 3 5 71 CAD 请求报价
SGBS-M10-40-SBPS40 M10 1.5 40 16 40 5 13 4 7 83 CAD 请求报价
SGBS-M10-50-SBPS40 M10 1.5 40 16 50 5 13 4 7 89 CAD 请求报价
SGBS-M10-63-SBPS40 M10 1.5 40 16 63 5 13 4 7 96 CAD 请求报价
SGBS-M10-80-SBPS40 M10 1.5 40 16 80 5 13 4 7 104 CAD 请求报价
SGBS-M10-40-SBPS50 M10 1.5 50 16 40 5 15.5 4 9.3 130 CAD 请求报价
SGBS-M10-50-SBPS50 M10 1.5 50 16 50 5 15.5 4 9.3 136 CAD 请求报价
SGBS-M10-63-SBPS50 M10 1.5 50 16 63 5 15.5 4 9.3 143 CAD 请求报价
SGBS-M10-80-SBPS50 M10 1.5 50 16 80 5 15.5 4 9.3 151 CAD 请求报价
SGBS-M12-100-SBPS21 M12 1.75 21 12.8 100 6 10 3 3.4 84 CAD 请求报价
SGBS-M12-40-SBPS21 M12 1.75 21 12.8 40 6 10 3 3.4 41 CAD 请求报价
SGBS-M12-63-SBPS21 M12 1.75 21 12.8 63 6 10 3 3.4 57 CAD 请求报价
SGBS-M12-80-SBPS21 M12 1.75 21 12.8 80 6 10 3 3.4 69 CAD 请求报价
SGBS-M12-100-SBPS25 M12 1.75 25 13 100 6 10.5 3 3.6 91 CAD 请求报价
SGBS-M12-40-SBPS25 M12 1.75 25 13 40 6 10.5 3 3.6 48 CAD 请求报价
SGBS-M12-63-SBPS25 M12 1.75 25 13 63 6 10.5 3 3.6 64 CAD 请求报价
SGBS-M12-80-SBPS25 M12 1.75 25 13 80 6 10.5 3 3.6 76 CAD 请求报价
SGBS-M12-100-SBPS32 M12 1.75 32 14 100 6 11 3 4.2 102 CAD 请求报价
SGBS-M12-40-SBPS32 M12 1.75 32 14 40 6 11 3 4.2 59 CAD 请求报价
SGBS-M12-63-SBPS32 M12 1.75 32 14 63 6 11 3 4.2 75 CAD 请求报价
SGBS-M12-80-SBPS32 M12 1.75 32 14 80 6 11 3 4.2 87 CAD 请求报价
SGBS-M12-100-SBPS40 M12 1.75 40 16 100 6 13 4 6.2 135 CAD 请求报价
SGBS-M12-40-SBPS40 M12 1.75 40 16 40 6 13 4 6.2 92 CAD 请求报价
SGBS-M12-63-SBPS40 M12 1.75 40 16 63 6 13 4 6.2 108 CAD 请求报价
SGBS-M12-80-SBPS40 M12 1.75 40 16 80 6 13 4 6.2 120 CAD 请求报价
SGBS-M12-40-SBPS50 M12 1.75 50 16 40 6 15.5 4 8.7 137 CAD 请求报价
SGBS-M12-63-SBPS50 M12 1.75 50 16 63 6 15.5 4 8.7 153 CAD 请求报价
SGBS-M12-80-SBPS50 M12 1.75 50 16 80 6 15.5 4 8.7 165 CAD 请求报价
SGBS-M12-100-SBPS50 M12 1.75 50 16 100 6 15.5 4 8.7 180 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

SGBS-SBPS
不锈钢制止推垫
无头螺丝 SUS303
止推垫 SUS303
O型圈 氟橡胶

特点

  • 带止推垫的无头螺丝。
  • 用于工件的紧固、定位与挡块等用途。
  • 请与手柄、旋钮等组装使用。
  • SGBS-SBP的止推垫为塑料制品，因此不会损伤工件。
  • SGBS-SBPS的无头螺丝和止推垫均为不锈钢制，耐腐蚀性优良。
  • 止推垫相对于无头螺丝，最大可倾斜约15°。在工件表面不均匀或倾斜等情况下使用非常有效。
  • 出厂时无头螺丝与止推垫没有组装好。将无头螺丝笔直地压入到止推垫中即可完成组装。

相关产品

也可单独订购无头螺丝与止推垫。
SGBS
SBPS

SGBS-SBPS带止推垫的无头螺丝（不锈钢制无头螺丝） - 球头型
