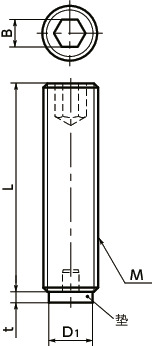

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D1 | L | t | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SGP-M12-20-BR | M12 | 1.75 | 10 | 20 | 2 | 6 | 10 | CAD | 请求报价 |
| SGP-M12-25-BR | M12 | 1.75 | 10 | 25 | 2 | 6 | 13.5 | CAD | 请求报价 |
| SGP-M12-32-BR | M12 | 1.75 | 10 | 32 | 2 | 6 | 18.4 | CAD | 请求报价 |
| SGP-M12-40-BR | M12 | 1.75 | 10 | 40 | 2 | 6 | 24 | CAD | 请求报价 |
| SGP-M12-50-BR | M12 | 1.75 | 10 | 50 | 2 | 6 | 31 | CAD | 请求报价 |
| SGP-M12-63-BR | M12 | 1.75 | 10 | 63 | 2 | 6 | 40 | CAD | 请求报价 |
| SGP-M12-80-BR | M12 | 1.75 | 10 | 80 | 2 | 6 | 52 | CAD | 请求报价 |
| SGP-M12-100-BR | M12 | 1.75 | 10 | 100 | 2 | 6 | 66 | CAD | 请求报价 |
材质、表面处理
| SGP-BR黄铜垫 | |
|---|---|
| 螺纹部 | 钢 四氧化三铁保护膜（黑） |
| 垫 | 黄铜 |
特点
- 用于工件的紧固、定位与挡块等用途。
- 请与手柄、旋钮等组装使用。
- M3～M12的螺纹尺寸。也可选择螺纹长度。
- 可毫无损伤地紧固工件。
