无头螺丝 - 塑料垫

Grub Screw with Plastic Pad

SGP-PL

安全注意事项

符号RoHS指令

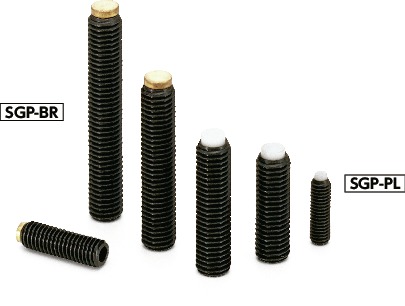

SGP-PL无头螺丝 - 塑料垫

形状図

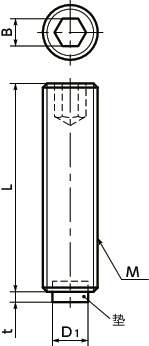

SGP-PL无头螺丝 - 塑料垫寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
M12

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 D1 L t B 质量
（g）		 CAD下载 请求报价
SGP-M3-3-PL M3 0.5 1.5 3 0.8 1.5 0.1 CAD 请求报价
SGP-M3-4-PL M3 0.5 1.5 4 0.8 1.5 0.1 CAD 请求报价
SGP-M3-5-PL M3 0.5 1.5 5 0.5 1.5 0.3 CAD 请求报价
SGP-M3-6-PL M3 0.5 1.5 6 0.5 1.5 0.4 CAD 请求报价
SGP-M3-8-PL M3 0.5 1.5 8 0.5 1.5 0.5 CAD 请求报价
SGP-M3-10-PL M3 0.5 1.5 10 0.5 1.5 0.6 CAD 请求报价
SGP-M3-12-PL M3 0.5 1.5 12 0.5 1.5 0.7 CAD 请求报价
SGP-M3-16-PL M3 0.5 1.5 16 0.5 1.5 0.9 CAD 请求报价
SGP-M4-4-PL M4 0.7 2 4 1 1.5 0.2 CAD 请求报价
SGP-M4-5-PL M4 0.7 2 5 1 1.5 0.3 CAD 请求报价
SGP-M4-6-PL M4 0.7 2 6 1 1.5 0.4 CAD 请求报价
SGP-M4-8-PL M4 0.7 2 8 1 2 0.6 CAD 请求报价
SGP-M4-10-PL M4 0.7 2 10 1 2 0.7 CAD 请求报价
SGP-M4-12-PL M4 0.7 2 12 1 2 0.9 CAD 请求报价
SGP-M4-16-PL M4 0.7 2 16 1 2 1.2 CAD 请求报价
SGP-M4-20-PL M4 0.7 2 20 1 2 1.5 CAD 请求报价
SGP-M5-5-PL M5 0.8 3 5 1 2 0.4 CAD 请求报价
SGP-M5-6-PL M5 0.8 3 6 1 2 0.5 CAD 请求报价
SGP-M5-8-PL M5 0.8 3 8 1 2.5 0.8 CAD 请求报价
SGP-M5-10-PL M5 0.8 3 10 1 2.5 1 CAD 请求报价
SGP-M5-12-PL M5 0.8 3 12 1 2.5 1.2 CAD 请求报价
SGP-M5-16-PL M5 0.8 3 16 1 2.5 1.6 CAD 请求报价
SGP-M5-20-PL M5 0.8 3 20 1 2.5 2 CAD 请求报价
SGP-M5-25-PL M5 0.8 3 25 1 2.5 2.5 CAD 请求报价
SGP-M6-6-PL M6 1 3.5 6 1.3 3 0.9 CAD 请求报价
SGP-M6-8-PL M6 1 3.5 8 1.3 3 1.2 CAD 请求报价
SGP-M6-10-PL M6 1 3.5 10 1.3 3 1.5 CAD 请求报价
SGP-M6-12-PL M6 1 3.5 12 1.3 3 1.8 CAD 请求报价
SGP-M6-16-PL M6 1 3.5 16 1.3 3 2.3 CAD 请求报价
SGP-M6-20-PL M6 1 3.5 20 1.3 3 2.9 CAD 请求报价
SGP-M6-25-PL M6 1 3.5 25 1.3 3 3.6 CAD 请求报价
SGP-M6-32-PL M6 1 3.5 32 1.3 3 4.5 CAD 请求报价
SGP-M6-40-PL M6 1 3.5 40 1.3 3 5.6 CAD 请求报价
SGP-M6-50-PL M6 1 3.5 50 1.3 3 7 CAD 请求报价
SGP-M8-8-PL M8 1.25 5 8 1.6 4 2 CAD 请求报价
SGP-M8-10-PL M8 1.25 5 10 1.6 4 2 CAD 请求报价
SGP-M8-12-PL M8 1.25 5 12 1.6 4 3.2 CAD 请求报价
SGP-M8-16-PL M8 1.25 5 16 1.6 4 4.4 CAD 请求报价
SGP-M8-20-PL M8 1.25 5 20 1.6 4 5.7 CAD 请求报价
SGP-M8-25-PL M8 1.25 5 25 1.6 4 7.2 CAD 请求报价
SGP-M8-32-PL M8 1.25 5 32 1.6 4 9.4 CAD 请求报价
SGP-M8-40-PL M8 1.25 5 40 1.6 4 12 CAD 请求报价
SGP-M8-50-PL M8 1.25 5 50 1.6 4 15 CAD 请求报价
SGP-M8-63-PL M8 1.25 5 63 1.6 4 19 CAD 请求报价
SGP-M10-16-PL M10 1.5 6.5 16 1.9 5 7 CAD 请求报价
SGP-M10-20-PL M10 1.5 6.5 20 1.9 5 8.8 CAD 请求报价
SGP-M10-25-PL M10 1.5 6.5 25 1.9 5 11.1 CAD 请求报价
SGP-M10-32-PL M10 1.5 6.5 32 1.9 5 14.3 CAD 请求报价
SGP-M10-40-PL M10 1.5 6.5 40 1.9 5 18 CAD 请求报价
SGP-M10-50-PL M10 1.5 6.5 50 1.9 5 22.4 CAD 请求报价
SGP-M10-63-PL M10 1.5 6.5 63 1.9 5 28.3 CAD 请求报价
SGP-M10-80-PL M10 1.5 6.5 80 1.9 5 36 CAD 请求报价
SGP-M12-20-PL M12 1.75 8 20 2.1 6 10 CAD 请求报价
SGP-M12-25-PL M12 1.75 8 25 2.1 6 13.5 CAD 请求报价
SGP-M12-32-PL M12 1.75 8 32 2.1 6 18.4 CAD 请求报价
SGP-M12-40-PL M12 1.75 8 40 2.1 6 24 CAD 请求报价
SGP-M12-50-PL M12 1.75 8 50 2.1 6 31 CAD 请求报价
SGP-M12-63-PL M12 1.75 8 63 2.1 6 40 CAD 请求报价
SGP-M12-80-PL M12 1.75 8 80 2.1 6 52 CAD 请求报价
SGP-M12-100-PL M12 1.75 8 100 2.1 6 66 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

SGP-PL塑料垫
螺纹部 钢
四氧化三铁保护膜（黑）
垫 聚缩醛（白）

特点

  • 用于工件的紧固、定位与挡块等用途。
  • 请与手柄、旋钮等组装使用。
  • M3～M12的螺纹尺寸。也可选择螺纹长度。
  • 可毫无损伤地紧固工件。
