Nabeya Bi-tech

  • 夹紧螺丝・无头螺丝

无头螺丝（不锈钢制） - 黄铜垫

Grub Screw with Brass Pad

SGPS-BR

安全注意事项

符号RoHS指令

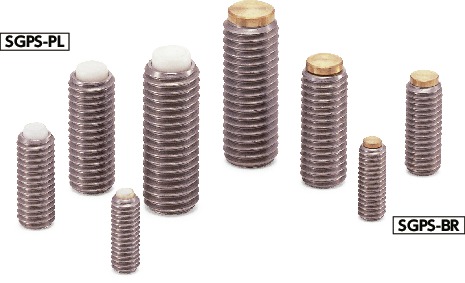

SGPS-BR无头螺丝（不锈钢制） - 黄铜垫

形状図

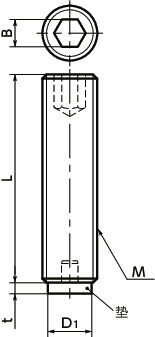

SGPS-BR无头螺丝（不锈钢制） - 黄铜垫寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
M12

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 D1 L t B 质量
（g）		 CAD下载 请求报价
SGPS-M3-3-BR M3 0.5 1.9 3 0.5 1.5 0.2 CAD 请求报价
SGPS-M3-4-BR M3 0.5 1.9 4 0.5 1.5 0.2 CAD 请求报价
SGPS-M3-5-BR M3 0.5 1.9 5 0.5 1.5 0.3 CAD 请求报价
SGPS-M3-6-BR M3 0.5 1.9 6 0.5 1.5 0.4 CAD 请求报价
SGPS-M3-8-BR M3 0.5 1.9 8 0.5 1.5 0.5 CAD 请求报价
SGPS-M3-10-BR M3 0.5 1.9 10 0.5 1.5 0.6 CAD 请求报价
SGPS-M4-4-BR M4 0.7 2.5 4 0.5 2 0.3 CAD 请求报价
SGPS-M4-5-BR M4 0.7 2.5 5 0.5 2 0.3 CAD 请求报价
SGPS-M4-6-BR M4 0.7 2.5 6 0.5 2 0.4 CAD 请求报价
SGPS-M4-8-BR M4 0.7 2.5 8 0.5 2 0.6 CAD 请求报价
SGPS-M4-10-BR M4 0.7 2.5 10 0.5 2 0.7 CAD 请求报价
SGPS-M4-12-BR M4 0.7 2.5 12 0.5 2 0.9 CAD 请求报价
SGPS-M4-16-BR M4 0.7 2.5 16 0.5 2 1.2 CAD 请求报价
SGPS-M4-20-BR M4 0.7 2.5 20 0.5 2 1.4 CAD 请求报价
SGPS-M5-5-BR M5 0.8 3 5 0.5 2.5 0.5 CAD 请求报价
SGPS-M5-6-BR M5 0.8 3 6 0.5 2.5 0.6 CAD 请求报价
SGPS-M5-8-BR M5 0.8 3 8 0.5 2.5 0.8 CAD 请求报价
SGPS-M5-10-BR M5 0.8 3 10 0.5 2.5 1 CAD 请求报价
SGPS-M5-12-BR M5 0.8 3 12 0.5 2.5 1.2 CAD 请求报价
SGPS-M5-16-BR M5 0.8 3 16 0.5 2.5 1.6 CAD 请求报价
SGPS-M5-20-BR M5 0.8 3 20 0.5 2.5 2 CAD 请求报价
SGPS-M5-25-BR M5 0.8 3 25 0.5 2.5 2.5 CAD 请求报价
SGPS-M6-6-BR M6 1 4 6 1 3 0.9 CAD 请求报价
SGPS-M6-8-BR M6 1 4 8 1 3 1.2 CAD 请求报价
SGPS-M6-10-BR M6 1 4 10 1 3 1.5 CAD 请求报价
SGPS-M6-12-BR M6 1 4 12 1 3 1.8 CAD 请求报价
SGPS-M6-16-BR M6 1 4 16 1 3 2.3 CAD 请求报价
SGPS-M6-20-BR M6 1 4 20 1 3 2.9 CAD 请求报价
SGPS-M6-25-BR M6 1 4 25 1 3 3.6 CAD 请求报价
SGPS-M6-32-BR M6 1 4 32 1 3 4.5 CAD 请求报价
SGPS-M6-40-BR M6 1 4 40 1 3 6.4 CAD 请求报价
SGPS-M6-50-BR M6 1 4 50 1 3 7 CAD 请求报价
SGPS-M8-8-BR M8 1.25 6 8 1.5 4 2 CAD 请求报价
SGPS-M8-10-BR M8 1.25 6 10 1.5 4 2.6 CAD 请求报价
SGPS-M8-12-BR M8 1.25 6 12 1.5 4 3.2 CAD 请求报价
SGPS-M8-16-BR M8 1.25 6 16 1.5 4 4.4 CAD 请求报价
SGPS-M8-20-BR M8 1.25 6 20 1.5 4 5.7 CAD 请求报价
SGPS-M8-25-BR M8 1.25 6 25 1.5 4 7.2 CAD 请求报价
SGPS-M8-32-BR M8 1.25 6 32 1.5 4 9.4 CAD 请求报价
SGPS-M8-40-BR M8 1.25 6 40 1.5 4 12 CAD 请求报价
SGPS-M8-50-BR M8 1.25 6 50 1.5 4 15 CAD 请求报价
SGPS-M8-63-BR M8 1.25 6 63 1.5 4 19 CAD 请求报价
SGPS-M10-16-BR M10 1.5 8 16 2 5 7 CAD 请求报价
SGPS-M10-20-BR M10 1.5 8 20 2 5 8.8 CAD 请求报价
SGPS-M10-25-BR M10 1.5 8 25 2 5 11.1 CAD 请求报价
SGPS-M10-32-BR M10 1.5 8 32 2 5 14.3 CAD 请求报价
SGPS-M10-40-BR M10 1.5 8 40 2 5 18 CAD 请求报价
SGPS-M10-50-BR M10 1.5 8 50 2 5 22.4 CAD 请求报价
SGPS-M10-63-BR M10 1.5 8 63 2 5 31 CAD 请求报价
SGPS-M10-80-BR M10 1.5 8 80 2 5 36 CAD 请求报价
SGPS-M12-20-BR M12 1.75 10 20 2 6 10 CAD 请求报价
SGPS-M12-25-BR M12 1.75 10 25 2 6 13.5 CAD 请求报价
SGPS-M12-32-BR M12 1.75 10 32 2 6 18.4 CAD 请求报价
SGPS-M12-40-BR M12 1.75 10 40 2 6 24 CAD 请求报价
SGPS-M12-50-BR M12 1.75 10 50 2 6 31 CAD 请求报价
SGPS-M12-63-BR M12 1.75 10 63 2 6 40 CAD 请求报价
SGPS-M12-80-BR M12 1.75 10 80 2 6 55 CAD 请求报价
SGPS-M12-100-BR M12 1.75 10 100 2 6 66 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

SGPS-BR黄铜垫
螺纹部 SUS303
垫 黄铜

特点

  • 用于工件的紧固、定位与挡块等用途。
  • 请与手柄、旋钮等组装使用。
  • 螺纹部为不锈钢制，耐腐蚀性优良。
  • M3～M12的螺纹尺寸。也可选择螺纹长度。
  • 可毫无损伤地紧固工件。
