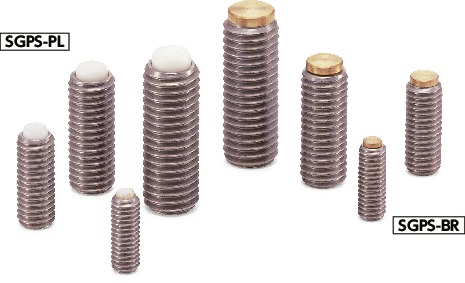

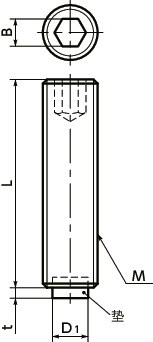

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D1 | L | t | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SGPS-M5-5-PL | M5 | 0.8 | 3 | 5 | 1 | 2 | 0.5 | CAD | 请求报价 |
| SGPS-M5-6-PL | M5 | 0.8 | 3 | 6 | 1 | 2 | 0.6 | CAD | 请求报价 |
| SGPS-M5-8-PL | M5 | 0.8 | 3 | 8 | 1 | 2.5 | 0.8 | CAD | 请求报价 |
| SGPS-M5-10-PL | M5 | 0.8 | 3 | 10 | 1 | 2.5 | 1 | CAD | 请求报价 |
| SGPS-M5-12-PL | M5 | 0.8 | 3 | 12 | 1 | 2.5 | 1.2 | CAD | 请求报价 |
| SGPS-M5-16-PL | M5 | 0.8 | 3 | 16 | 1 | 2.5 | 1.6 | CAD | 请求报价 |
| SGPS-M5-20-PL | M5 | 0.8 | 3 | 20 | 1 | 2.5 | 2 | CAD | 请求报价 |
| SGPS-M5-25-PL | M5 | 0.8 | 3 | 25 | 1 | 2.5 | 2.6 | CAD | 请求报价 |
材质、表面处理
| SGPS-PL塑料垫 | |
|---|---|
| 螺纹部 | SUS303 |
| 垫 | 聚缩醛（白） |
特点
- 用于工件的紧固、定位与挡块等用途。
- 请与手柄、旋钮等组装使用。
- 螺纹部为不锈钢制，耐腐蚀性优良。
- M3～M12的螺纹尺寸。也可选择螺纹长度。
- 可毫无损伤地紧固工件。
