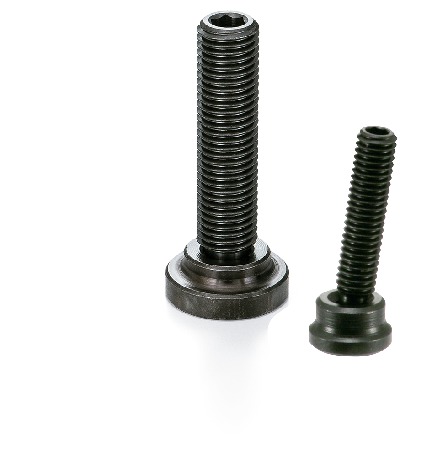

带止推垫的无头螺丝 - 止推埋头型

Grub Screw with Thrust Pad - Thrust Point Type

SGT-STP

安全注意事项

符号RoHS指令

SGT-STP带止推垫的无头螺丝 - 止推埋头型

形状図

SGT-STP带止推垫的无头螺丝 - 止推埋头型寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
M8
M10
M12
M16
M20

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 D1 d1 L H1 e B 质量
（g）		 CAD下载 请求报价
SGT-M6-30-STP12 M6 1 12 10 30 7 2.1 3 8 CAD 请求报价
SGT-M6-35-STP12 M6 1 12 10 35 7 2.1 3 9 CAD 请求报价
SGT-M6-40-STP12 M6 1 12 10 40 7 2.1 3 10 CAD 请求报价
SGT-M6-45-STP12 M6 1 12 10 45 7 2.1 3 11 CAD 请求报价
SGT-M6-50-STP12 M6 1 12 10 50 7 2.1 3 12 CAD 请求报价
SGT-M8-35-STP16 M8 1.25 16 12 35 9 3 4 18 CAD 请求报价
SGT-M8-40-STP16 M8 1.25 16 12 40 9 3 4 20 CAD 请求报价
SGT-M8-45-STP16 M8 1.25 16 12 45 9 3 4 22 CAD 请求报价
SGT-M8-50-STP16 M8 1.25 16 12 50 9 3 4 23 CAD 请求报价
SGT-M8-60-STP16 M8 1.25 16 12 60 9 3 4 26 CAD 请求报价
SGT-M8-70-STP16 M8 1.25 16 12 70 9 3 4 29 CAD 请求报价
SGT-M10-45-STP20 M10 1.5 20 15 45 11 3.6 5 36 CAD 请求报价
SGT-M10-50-STP20 M10 1.5 20 15 50 11 3.6 5 39 CAD 请求报价
SGT-M10-55-STP20 M10 1.5 20 15 55 11 3.6 5 41 CAD 请求报价
SGT-M10-60-STP20 M10 1.5 20 15 60 11 3.6 5 43 CAD 请求报价
SGT-M10-65-STP20 M10 1.5 20 15 65 11 3.6 5 46 CAD 请求报价
SGT-M10-80-STP20 M10 1.5 20 15 80 11 3.6 5 53 CAD 请求报价
SGT-M10-45-STP25 M10 1.5 25 18 45 13 4.6 5 52 CAD 请求报价
SGT-M10-50-STP25 M10 1.5 25 18 50 13 4.6 5 55 CAD 请求报价
SGT-M10-55-STP25 M10 1.5 25 18 55 13 4.6 5 57 CAD 请求报价
SGT-M10-60-STP25 M10 1.5 25 18 60 13 4.6 5 59 CAD 请求报价
SGT-M10-65-STP25 M10 1.5 25 18 65 13 4.6 5 62 CAD 请求报价
SGT-M10-80-STP25 M10 1.5 25 18 80 13 4.6 5 69 CAD 请求报价
SGT-M12-50-STP20 M12 1.75 20 15 50 11 3.6 6 46 CAD 请求报价
SGT-M12-60-STP20 M12 1.75 20 15 60 11 3.6 6 53 CAD 请求报价
SGT-M12-65-STP20 M12 1.75 20 15 65 11 3.6 6 56 CAD 请求报价
SGT-M12-70-STP20 M12 1.75 20 15 70 11 3.6 6 60 CAD 请求报价
SGT-M12-80-STP20 M12 1.75 20 15 80 11 3.6 6 67 CAD 请求报价
SGT-M12-100-STP20 M12 1.75 20 15 100 11 3.6 6 82 CAD 请求报价
SGT-M12-50-STP25 M12 1.75 25 18 50 13 4.6 6 62 CAD 请求报价
SGT-M12-60-STP25 M12 1.75 25 18 60 13 4.6 6 69 CAD 请求报价
SGT-M12-65-STP25 M12 1.75 25 18 65 13 4.6 6 72 CAD 请求报价
SGT-M12-70-STP25 M12 1.75 25 18 70 13 4.6 6 76 CAD 请求报价
SGT-M12-80-STP25 M12 1.75 25 18 80 13 4.6 6 83 CAD 请求报价
SGT-M12-100-STP25 M12 1.75 25 18 100 13 4.6 6 98 CAD 请求报价
SGT-M16-65-STP32 M16 2 32 22 65 15 5.4 8 132 CAD 请求报价
SGT-M16-70-STP32 M16 2 32 22 70 15 5.4 8 138 CAD 请求报价
SGT-M16-75-STP32 M16 2 32 22 75 15 5.4 8 144 CAD 请求报价
SGT-M16-80-STP32 M16 2 32 22 80 15 5.4 8 151 CAD 请求报价
SGT-M16-100-STP32 M16 2 32 22 100 15 5.4 8 178 CAD 请求报价
SGT-M16-125-STP32 M16 2 32 22 125 15 5.4 8 210 CAD 请求报价
SGT-M20-80-STP40 M20 2.5 40 28 80 16 5.5 10 254 CAD 请求报价
SGT-M20-90-STP40 M20 2.5 40 28 90 16 5.5 10 274 CAD 请求报价
SGT-M20-100-STP40 M20 2.5 40 28 100 16 5.5 10 295 CAD 请求报价
SGT-M20-125-STP40 M20 2.5 40 28 125 16 5.5 10 346 CAD 请求报价
SGT-M20-150-STP40 M20 2.5 40 28 150 16 5.5 10 397 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

SGT-STP
无头螺丝 S45C相当、顶端部淬火
四氧化三铁保护膜（黑）
止推垫 SUM22L、渗碳淬火
四氧化三铁保护膜（黑）

特点

  • 带止推垫的无头螺丝。
  • 用于工件的紧固、定位与挡块等用途。
  • 止推垫相对于无头螺丝，最大可倾斜5°。工件相对于无头螺丝倾斜的情况下使用非常有效。
  • 无头螺丝与止推垫以组装前的状态发货。请参考组装方法，组装无头螺丝与止推垫之后再使用。

使用注意事项

请勿用锤子等敲入。强行组装可能会导致扣环损坏。

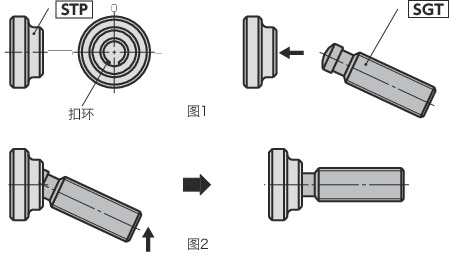

无头螺丝与止推垫的安装方法

对准装在止推垫中的扣环的缝隙，如图1所示倾斜插入无头螺丝，然后如图2所示提起无头螺丝后压入。
用手即可组装。
