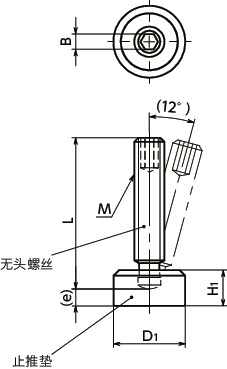

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D1 | L | H1 | e | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SGT-M6-30-STP12-A | M6 | 1 | 12 | 30 | 6 | 1.5 | 3 | 9 | CAD | 请求报价 |
| SGT-M6-35-STP12-A | M6 | 1 | 12 | 35 | 6 | 1.5 | 3 | 10 | CAD | 请求报价 |
| SGT-M6-40-STP12-A | M6 | 1 | 12 | 40 | 6 | 1.5 | 3 | 11 | CAD | 请求报价 |
| SGT-M6-45-STP12-A | M6 | 1 | 12 | 45 | 6 | 1.5 | 3 | 12 | CAD | 请求报价 |
| SGT-M6-50-STP12-A | M6 | 1 | 12 | 50 | 6 | 1.5 | 3 | 13 | CAD | 请求报价 |
| SGT-M8-35-STP16-A | M8 | 1.25 | 16 | 35 | 8 | 2.3 | 4 | 22 | CAD | 请求报价 |
| SGT-M8-40-STP16-A | M8 | 1.25 | 16 | 40 | 8 | 2.3 | 4 | 24 | CAD | 请求报价 |
| SGT-M8-45-STP16-A | M8 | 1.25 | 16 | 45 | 8 | 2.3 | 4 | 26 | CAD | 请求报价 |
| SGT-M8-50-STP16-A | M8 | 1.25 | 16 | 50 | 8 | 2.3 | 4 | 27 | CAD | 请求报价 |
| SGT-M8-60-STP16-A | M8 | 1.25 | 16 | 60 | 8 | 2.3 | 4 | 30 | CAD | 请求报价 |
| SGT-M8-70-STP16-A | M8 | 1.25 | 16 | 70 | 8 | 2.3 | 4 | 33 | CAD | 请求报价 |
| SGT-M10-45-STP20-A | M10 | 1.5 | 20 | 45 | 10 | 2.6 | 5 | 42 | CAD | 请求报价 |
| SGT-M10-50-STP20-A | M10 | 1.5 | 20 | 50 | 10 | 2.6 | 5 | 45 | CAD | 请求报价 |
| SGT-M10-55-STP20-A | M10 | 1.5 | 20 | 55 | 10 | 2.6 | 5 | 47 | CAD | 请求报价 |
| SGT-M10-60-STP20-A | M10 | 1.5 | 20 | 60 | 10 | 2.6 | 5 | 49 | CAD | 请求报价 |
| SGT-M10-65-STP20-A | M10 | 1.5 | 20 | 65 | 10 | 2.6 | 5 | 52 | CAD | 请求报价 |
| SGT-M10-80-STP20-A | M10 | 1.5 | 20 | 80 | 10 | 2.6 | 5 | 59 | CAD | 请求报价 |
| SGT-M10-45-STP25-A | M10 | 1.5 | 25 | 45 | 11 | 2.9 | 5 | 56 | CAD | 请求报价 |
| SGT-M10-50-STP25-A | M10 | 1.5 | 25 | 50 | 11 | 2.9 | 5 | 59 | CAD | 请求报价 |
| SGT-M10-55-STP25-A | M10 | 1.5 | 25 | 55 | 11 | 2.9 | 5 | 61 | CAD | 请求报价 |
| SGT-M10-60-STP25-A | M10 | 1.5 | 25 | 60 | 11 | 2.9 | 5 | 63 | CAD | 请求报价 |
| SGT-M10-65-STP25-A | M10 | 1.5 | 25 | 65 | 11 | 2.9 | 5 | 66 | CAD | 请求报价 |
| SGT-M10-80-STP25-A | M10 | 1.5 | 25 | 80 | 11 | 2.9 | 5 | 73 | CAD | 请求报价 |
| SGT-M12-50-STP20-A | M12 | 1.75 | 20 | 50 | 10 | 2.6 | 6 | 52 | CAD | 请求报价 |
| SGT-M12-60-STP20-A | M12 | 1.75 | 20 | 60 | 10 | 2.6 | 6 | 59 | CAD | 请求报价 |
| SGT-M12-65-STP20-A | M12 | 1.75 | 20 | 65 | 10 | 2.6 | 6 | 62 | CAD | 请求报价 |
| SGT-M12-70-STP20-A | M12 | 1.75 | 20 | 70 | 10 | 2.6 | 6 | 66 | CAD | 请求报价 |
| SGT-M12-80-STP20-A | M12 | 1.75 | 20 | 80 | 10 | 2.6 | 6 | 73 | CAD | 请求报价 |
| SGT-M12-100-STP20-A | M12 | 1.75 | 20 | 100 | 10 | 2.6 | 6 | 88 | CAD | 请求报价 |
| SGT-M12-50-STP25-A | M12 | 1.75 | 25 | 50 | 11 | 2.9 | 6 | 66 | CAD | 请求报价 |
| SGT-M12-60-STP25-A | M12 | 1.75 | 25 | 60 | 11 | 2.9 | 6 | 73 | CAD | 请求报价 |
| SGT-M12-65-STP25-A | M12 | 1.75 | 25 | 65 | 11 | 2.9 | 6 | 76 | CAD | 请求报价 |
| SGT-M12-70-STP25-A | M12 | 1.75 | 25 | 70 | 11 | 2.9 | 6 | 80 | CAD | 请求报价 |
| SGT-M12-80-STP25-A | M12 | 1.75 | 25 | 80 | 11 | 2.9 | 6 | 87 | CAD | 请求报价 |
| SGT-M12-100-STP25-A | M12 | 1.75 | 25 | 100 | 11 | 2.9 | 6 | 102 | CAD | 请求报价 |
| SGT-M16-65-STP32-A | M16 | 2 | 32 | 65 | 14 | 4.5 | 8 | 148 | CAD | 请求报价 |
| SGT-M16-70-STP32-A | M16 | 2 | 32 | 70 | 14 | 4.5 | 8 | 154 | CAD | 请求报价 |
| SGT-M16-75-STP32-A | M16 | 2 | 32 | 75 | 14 | 4.5 | 8 | 160 | CAD | 请求报价 |
| SGT-M16-80-STP32-A | M16 | 2 | 32 | 80 | 14 | 4.5 | 8 | 167 | CAD | 请求报价 |
| SGT-M16-100-STP32-A | M16 | 2 | 32 | 100 | 14 | 4.5 | 8 | 194 | CAD | 请求报价 |
| SGT-M16-125-STP32-A | M16 | 2 | 32 | 125 | 14 | 4.5 | 8 | 226 | CAD | 请求报价 |
| SGT-M20-80-STP40-A | M20 | 2.5 | 40 | 80 | 16 | 4.5 | 10 | 273 | CAD | 请求报价 |
| SGT-M20-90-STP40-A | M20 | 2.5 | 40 | 90 | 16 | 4.5 | 10 | 293 | CAD | 请求报价 |
| SGT-M20-100-STP40-A | M20 | 2.5 | 40 | 100 | 16 | 4.5 | 10 | 314 | CAD | 请求报价 |
| SGT-M20-125-STP40-A | M20 | 2.5 | 40 | 125 | 16 | 4.5 | 10 | 365 | CAD | 请求报价 |
| SGT-M20-150-STP40-A | M20 | 2.5 | 40 | 150 | 16 | 4.5 | 10 | 416 | CAD | 请求报价 |
材质、表面处理
| SGT-STP-A | |
|---|---|
| 无头螺丝 | 相当于S45C、顶端部淬火 四氧化三铁保护膜（黑） |
| 止推垫 | SUM22L 四氧化三铁保护膜（黑） |
特点

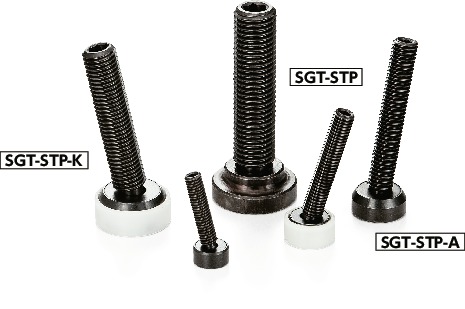

- 带止推垫的无头螺丝。
- 用于工件的紧固、定位与挡块等用途。
- 请与手柄、旋钮等组装使用。
- 止推垫相对于无头螺丝，最大可倾斜约12°。工件相对于无头螺丝倾斜的情况下使用非常有效。
- 出厂时无头螺丝与止推垫没有组装好。将无头螺丝笔直地压入到止推垫中即可完成组装。
