带止推垫的无头螺丝 - 止推埋头型

Grub Screw with Thrust Pad - Thrust Point Type

SGT-STP-K

安全注意事项

符号RoHS指令

SGT-STP-K带止推垫的无头螺丝 - 止推埋头型

形状図

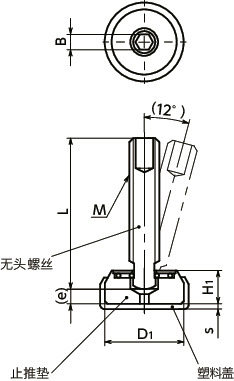

SGT-STP-K带止推垫的无头螺丝 - 止推埋头型寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
M8
M10
M12
M16
M20

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 D1 L H1 e B s 质量
（g）		 CAD下载 请求报价
SGT-M6-30-STP12-K M6 1 12 30 6 1.5 3 1.5 9 CAD 请求报价
SGT-M6-35-STP12-K M6 1 12 35 6 1.5 3 1.5 10 CAD 请求报价
SGT-M6-40-STP12-K M6 1 12 40 6 1.5 3 1.5 11 CAD 请求报价
SGT-M6-45-STP12-K M6 1 12 45 6 1.5 3 1.5 12 CAD 请求报价
SGT-M6-50-STP12-K M6 1 12 50 6 1.5 3 1.5 13 CAD 请求报价
SGT-M8-35-STP16-K M8 1.25 16 35 8 2.3 4 1.5 23 CAD 请求报价
SGT-M8-40-STP16-K M8 1.25 16 40 8 2.3 4 1.5 25 CAD 请求报价
SGT-M8-45-STP16-K M8 1.25 16 45 8 2.3 4 1.5 27 CAD 请求报价
SGT-M8-50-STP16-K M8 1.25 16 50 8 2.3 4 1.5 28 CAD 请求报价
SGT-M8-60-STP16-K M8 1.25 16 60 8 2.3 4 1.5 31 CAD 请求报价
SGT-M8-70-STP16-K M8 1.25 16 70 8 2.3 4 1.5 34 CAD 请求报价
SGT-M10-45-STP20-K M10 1.5 20 45 10 2.6 5 1.5 44 CAD 请求报价
SGT-M10-50-STP20-K M10 1.5 20 50 10 2.6 5 1.5 47 CAD 请求报价
SGT-M10-55-STP20-K M10 1.5 20 55 10 2.6 5 1.5 49 CAD 请求报价
SGT-M10-60-STP20-K M10 1.5 20 60 10 2.6 5 1.5 51 CAD 请求报价
SGT-M10-65-STP20-K M10 1.5 20 65 10 2.6 5 1.5 54 CAD 请求报价
SGT-M10-80-STP20-K M10 1.5 20 80 10 2.6 5 1.5 61 CAD 请求报价
SGT-M10-45-STP25-K M10 1.5 25 45 11 2.9 5 1.5 59 CAD 请求报价
SGT-M10-50-STP25-K M10 1.5 25 50 11 2.9 5 1.5 62 CAD 请求报价
SGT-M10-55-STP25-K M10 1.5 25 55 11 2.9 5 1.5 64 CAD 请求报价
SGT-M10-60-STP25-K M10 1.5 25 60 11 2.9 5 1.5 66 CAD 请求报价
SGT-M10-65-STP25-K M10 1.5 25 65 11 2.9 5 1.5 69 CAD 请求报价
SGT-M10-80-STP25-K M10 1.5 25 80 11 2.9 5 1.5 76 CAD 请求报价
SGT-M12-50-STP20-K M12 1.75 20 50 10 2.6 6 1.5 54 CAD 请求报价
SGT-M12-60-STP20-K M12 1.75 20 60 10 2.6 6 1.5 61 CAD 请求报价
SGT-M12-65-STP20-K M12 1.75 20 65 10 2.6 6 1.5 64 CAD 请求报价
SGT-M12-70-STP20-K M12 1.75 20 70 10 2.6 6 1.5 68 CAD 请求报价
SGT-M12-80-STP20-K M12 1.75 20 80 10 2.6 6 1.5 75 CAD 请求报价
SGT-M12-100-STP20-K M12 1.75 20 100 10 2.6 6 1.5 90 CAD 请求报价
SGT-M12-50-STP25-K M12 1.75 25 50 11 2.9 6 1.5 69 CAD 请求报价
SGT-M12-60-STP25-K M12 1.75 25 60 11 2.9 6 1.5 76 CAD 请求报价
SGT-M12-65-STP25-K M12 1.75 25 65 11 2.9 6 1.5 79 CAD 请求报价
SGT-M12-70-STP25-K M12 1.75 25 70 11 2.9 6 1.5 83 CAD 请求报价
SGT-M12-80-STP25-K M12 1.75 25 80 11 2.9 6 1.5 90 CAD 请求报价
SGT-M12-100-STP25-K M12 1.75 25 100 11 2.9 6 1.5 105 CAD 请求报价
SGT-M16-65-STP32-K M16 2 32 65 14 4.5 8 1.5 150 CAD 请求报价
SGT-M16-70-STP32-K M16 2 32 70 14 4.5 8 1.5 156 CAD 请求报价
SGT-M16-75-STP32-K M16 2 32 75 14 4.5 8 1.5 162 CAD 请求报价
SGT-M16-80-STP32-K M16 2 32 80 14 4.5 8 1.5 169 CAD 请求报价
SGT-M16-100-STP32-K M16 2 32 100 14 4.5 8 1.5 196 CAD 请求报价
SGT-M16-125-STP32-K M16 2 32 125 14 4.5 8 1.5 228 CAD 请求报价
SGT-M20-80-STP40-K M20 2.5 40 80 16 4.5 10 1.5 279 CAD 请求报价
SGT-M20-90-STP40-K M20 2.5 40 90 16 4.5 10 1.5 299 CAD 请求报价
SGT-M20-100-STP40-K M20 2.5 40 100 16 4.5 10 1.5 320 CAD 请求报价
SGT-M20-125-STP40-K M20 2.5 40 125 16 4.5 10 1.5 371 CAD 请求报价
SGT-M20-150-STP40-K M20 2.5 40 150 16 4.5 10 1.5 422 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

SGT-STP-K
无头螺丝 相当于S45C、顶端部淬火
四氧化三铁保护膜（黑）
止推垫 SUM22L
四氧化三铁保护膜（黑）
塑料盖 聚缩醛（白）

特点

  • 带止推垫的无头螺丝。
  • 用于工件的紧固、定位与挡块等用途。
  • 请与手柄、旋钮等组装使用。
  • 止推垫相对于无头螺丝，最大可倾斜约12°。工件相对于无头螺丝倾斜的情况下使用非常有效。
  • 聚缩醛制塑料盖适用于需要止推垫表面摩擦小、在工件表面上滑动使用的情况。
  • 出厂时无头螺丝与止推垫没有组装好。将无头螺丝笔直地压入到止推垫中即可完成组装。

使用注意事项

请勿用锤子等敲入。强行组装可能会导致止推垫的扣环损坏。

相关产品

也可单独订购无头螺丝与止推垫。
SGT
STP-K
