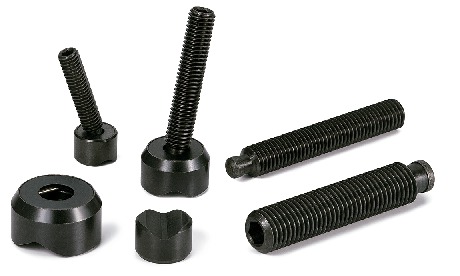

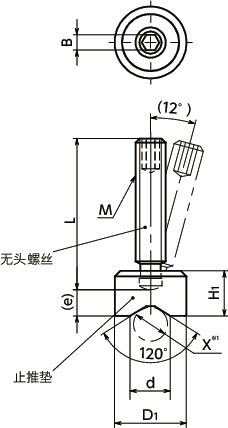

形状図
＊1： 适合轴径或管径
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D1 | d | L | H1 | e | B | X | 质量 （g） |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min. | max. | ||||||||||||
| SGT-M10-45-STP20-P | M10 | 1.5 | 20 | 12 | 45 | 13 | 5.6 | 5 | 7.5 | 24 | 43 | CAD | 请求报价 |
| SGT-M10-50-STP20-P | M10 | 1.5 | 20 | 12 | 50 | 13 | 5.6 | 5 | 7.5 | 24 | 46 | CAD | 请求报价 |
| SGT-M10-55-STP20-P | M10 | 1.5 | 20 | 12 | 55 | 13 | 5.6 | 5 | 7.5 | 24 | 48 | CAD | 请求报价 |
| SGT-M10-60-STP20-P | M10 | 1.5 | 20 | 12 | 60 | 13 | 5.6 | 5 | 7.5 | 24 | 50 | CAD | 请求报价 |
| SGT-M10-65-STP20-P | M10 | 1.5 | 20 | 12 | 65 | 13 | 5.6 | 5 | 7.5 | 24 | 53 | CAD | 请求报价 |
| SGT-M10-80-STP20-P | M10 | 1.5 | 20 | 12 | 80 | 13 | 5.6 | 5 | 7.5 | 24 | 60 | CAD | 请求报价 |
材质、表面处理
| SGT-STP-P | |
|---|---|
| 无头螺丝 | 相当于S45C、顶端部淬火 四氧化三铁保护膜（黑） |
| 止推垫 | SUM22L 四氧化三铁保护膜（黑） |
特点
- 带止推垫的无头螺丝。
- 用于工件的紧固、定位与挡块等用途。
- 请与手柄、旋钮等组装使用。
- 止推垫底面的承槽牢靠固定轴、管等圆柱状工件。
- 止推垫相对于无头螺丝，最大可倾斜约12°。
- 出厂时无头螺丝与止推垫没有组装好。将无头螺丝笔直地压入到止推垫中即可完成组装。
