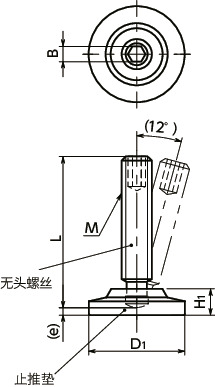

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D1 | L | H1 | e | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SGTS-M12-50-SCPS50 | M12 | 1.75 | 50 | 50 | 11.5 | 3.7 | 6 | 164 | CAD | 请求报价 |
| SGTS-M12-60-SCPS50 | M12 | 1.75 | 50 | 60 | 11.5 | 3.7 | 6 | 171 | CAD | 请求报价 |
| SGTS-M12-65-SCPS50 | M12 | 1.75 | 50 | 65 | 11.5 | 3.7 | 6 | 174 | CAD | 请求报价 |
| SGTS-M12-70-SCPS50 | M12 | 1.75 | 50 | 70 | 11.5 | 3.7 | 6 | 178 | CAD | 请求报价 |
| SGTS-M12-80-SCPS50 | M12 | 1.75 | 50 | 80 | 11.5 | 3.7 | 6 | 185 | CAD | 请求报价 |
| SGTS-M12-100-SCPS50 | M12 | 1.75 | 50 | 100 | 11.5 | 3.7 | 6 | 200 | CAD | 请求报价 |
| SGTS-M16-65-SCPS50 | M16 | 2 | 50 | 65 | 13.5 | 4 | 8 | 215 | CAD | 请求报价 |
| SGTS-M16-70-SCPS50 | M16 | 2 | 50 | 70 | 13.5 | 4 | 8 | 221 | CAD | 请求报价 |
| SGTS-M16-75-SCPS50 | M16 | 2 | 50 | 75 | 13.5 | 4 | 8 | 227 | CAD | 请求报价 |
| SGTS-M16-80-SCPS50 | M16 | 2 | 50 | 80 | 13.5 | 4 | 8 | 234 | CAD | 请求报价 |
| SGTS-M16-100-SCPS50 | M16 | 2 | 50 | 100 | 13.5 | 4 | 8 | 261 | CAD | 请求报价 |
| SGTS-M16-125-SCPS50 | M16 | 2 | 50 | 125 | 13.5 | 4 | 8 | 293 | CAD | 请求报价 |
| SGTS-M16-65-SCPS60 | M16 | 2 | 60 | 65 | 13.5 | 4 | 8 | 303 | CAD | 请求报价 |
| SGTS-M16-70-SCPS60 | M16 | 2 | 60 | 70 | 13.5 | 4 | 8 | 309 | CAD | 请求报价 |
| SGTS-M16-75-SCPS60 | M16 | 2 | 60 | 75 | 13.5 | 4 | 8 | 315 | CAD | 请求报价 |
| SGTS-M16-80-SCPS60 | M16 | 2 | 60 | 80 | 13.5 | 4 | 8 | 322 | CAD | 请求报价 |
| SGTS-M16-100-SCPS60 | M16 | 2 | 60 | 100 | 13.5 | 4 | 8 | 349 | CAD | 请求报价 |
| SGTS-M16-125-SCPS60 | M16 | 2 | 60 | 125 | 13.5 | 4 | 8 | 381 | CAD | 请求报价 |
| SGTS-M20-80-SCPS60 | M20 | 2.5 | 60 | 80 | 15.5 | 4.3 | 10 | 387 | CAD | 请求报价 |
| SGTS-M20-90-SCPS60 | M20 | 2.5 | 60 | 90 | 15.5 | 4.3 | 10 | 407 | CAD | 请求报价 |
| SGTS-M20-100-SCPS60 | M20 | 2.5 | 60 | 100 | 15.5 | 4.3 | 10 | 428 | CAD | 请求报价 |
| SGTS-M20-125-SCPS60 | M20 | 2.5 | 60 | 125 | 15.5 | 4.3 | 10 | 479 | CAD | 请求报价 |
| SGTS-M20-150-SCPS60 | M20 | 2.5 | 60 | 150 | 15.5 | 4.3 | 10 | 530 | CAD | 请求报价 |
材质、表面处理
| SGTS-SCPS | |
|---|---|
| 无头螺丝 | 相当于SUS304 |
| 止推垫 | 相当于SUS304 |
特点

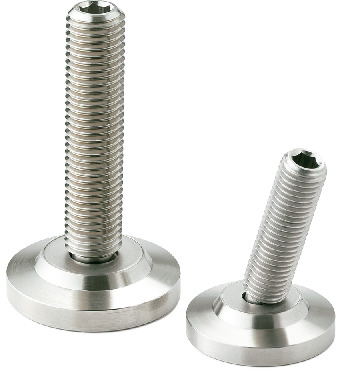

- 耐腐蚀性优良的带不锈钢制止推垫的无头螺丝。
- 用于工件的紧固、定位与挡块等用途。
- 请与手柄、旋钮等组装使用。
- 止推垫相对于无头螺丝，最大可倾斜约12°。工件相对于无头螺丝倾斜的情况下使用非常有效。
- 使用大直径止推垫降低表面压力。
- 出厂时无头螺丝与止推垫没有组装好。将无头螺丝笔直地压入到止推垫中即可完成组装。
