Nabeya Bi-tech

  • 夹紧螺丝・无头螺丝

带止推垫的无头螺丝（不锈钢制无头螺丝） - 止推埋头型

Grub Screw with Thrust Pad - Thrust Point Type

SGTS-SCPS-KR

安全注意事项

符号RoHS指令

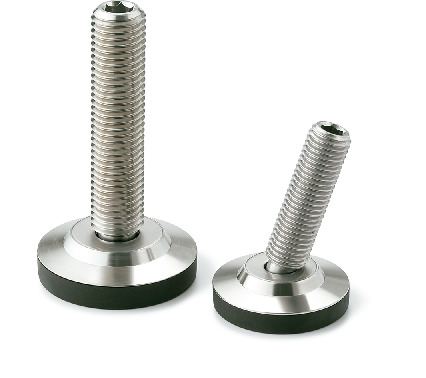

SGTS-SCPS-KR带止推垫的无头螺丝（不锈钢制无头螺丝） - 止推埋头型

形状図

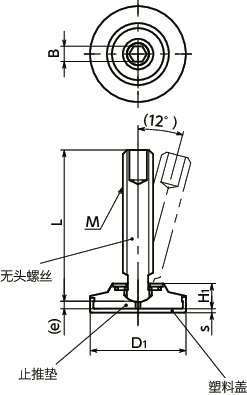

SGTS-SCPS-KR带止推垫的无头螺丝（不锈钢制无头螺丝） - 止推埋头型寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M12
M16
M20

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 D1 L H1 e B s 质量
(g)		 CAD下载 请求报价
SGTS-M12-50-SCPS50-KR M12 1.75 50 50 11.5 3.7 6 2 147 CAD 请求报价
SGTS-M12-60-SCPS50-KR M12 1.75 50 60 11.5 3.7 6 2 154 CAD 请求报价
SGTS-M12-65-SCPS50-KR M12 1.75 50 65 11.5 3.7 6 2 157 CAD 请求报价
SGTS-M12-70-SCPS50-KR M12 1.75 50 70 11.5 3.7 6 2 161 CAD 请求报价
SGTS-M12-80-SCPS50-KR M12 1.75 50 80 11.5 3.7 6 2 168 CAD 请求报价
SGTS-M12-100-SCPS50-KR M12 1.75 50 100 11.5 3.7 6 2 183 CAD 请求报价
SGTS-M16-65-SCPS50-KR M16 2 50 65 13.5 4 8 2 195 CAD 请求报价
SGTS-M16-70-SCPS50-KR M16 2 50 70 13.5 4 8 2 201 CAD 请求报价
SGTS-M16-75-SCPS50-KR M16 2 50 75 13.5 4 8 2 207 CAD 请求报价
SGTS-M16-80-SCPS50-KR M16 2 50 80 13.5 4 8 2 214 CAD 请求报价
SGTS-M16-100-SCPS50-KR M16 2 50 100 13.5 4 8 2 241 CAD 请求报价
SGTS-M16-125-SCPS50-KR M16 2 50 125 13.5 4 8 2 273 CAD 请求报价
SGTS-M16-65-SCPS60-KR M16 2 60 65 13.5 4 8 2 273 CAD 请求报价
SGTS-M16-70-SCPS60-KR M16 2 60 70 13.5 4 8 2 279 CAD 请求报价
SGTS-M16-75-SCPS60-KR M16 2 60 75 13.5 4 8 2 285 CAD 请求报价
SGTS-M16-80-SCPS60-KR M16 2 60 80 13.5 4 8 2 292 CAD 请求报价
SGTS-M16-100-SCPS60-KR M16 2 60 100 13.5 4 8 2 319 CAD 请求报价
SGTS-M16-125-SCPS60-KR M16 2 60 125 13.5 4 8 2 351 CAD 请求报价
SGTS-M16-65-SCPS80-KR M16 2 80 65 18 8 8 2.5 500 CAD 请求报价
SGTS-M16-70-SCPS80-KR M16 2 80 70 18 8 8 2.5 506 CAD 请求报价
SGTS-M16-75-SCPS80-KR M16 2 80 75 18 8 8 2.5 512 CAD 请求报价
SGTS-M16-80-SCPS80-KR M16 2 80 80 18 8 8 2.5 519 CAD 请求报价
SGTS-M16-100-SCPS80-KR M16 2 80 100 18 8 8 2.5 546 CAD 请求报价
SGTS-M16-125-SCPS80-KR M16 2 80 125 18 8 8 2.5 578 CAD 请求报价
SGTS-M16-65-SCPS100-KR M16 2 100 65 20 11 8 3 855 CAD 请求报价
SGTS-M16-70-SCPS100-KR M16 2 100 70 20 11 8 3 861 CAD 请求报价
SGTS-M16-75-SCPS100-KR M16 2 100 75 20 11 8 3 867 CAD 请求报价
SGTS-M16-80-SCPS100-KR M16 2 100 80 20 11 8 3 874 CAD 请求报价
SGTS-M16-100-SCPS100-KR M16 2 100 100 20 11 8 3 901 CAD 请求报价
SGTS-M16-125-SCPS100-KR M16 2 100 125 20 11 8 3 933 CAD 请求报价
SGTS-M20-80-SCPS60-KR M20 2.5 60 80 15.5 4.3 10 2 355 CAD 请求报价
SGTS-M20-90-SCPS60-KR M20 2.5 60 90 15.5 4.3 10 2 375 CAD 请求报价
SGTS-M20-100-SCPS60-KR M20 2.5 60 100 15.5 4.3 10 2 396 CAD 请求报价
SGTS-M20-125-SCPS60-KR M20 2.5 60 125 15.5 4.3 10 2 447 CAD 请求报价
SGTS-M20-150-SCPS60-KR M20 2.5 60 150 15.5 4.3 10 2 498 CAD 请求报价
SGTS-M20-80-SCPS80-KR M20 2.5 80 80 20 8.3 10 2.5 587 CAD 请求报价
SGTS-M20-90-SCPS80-KR M20 2.5 80 90 20 8.3 10 2.5 607 CAD 请求报价
SGTS-M20-100-SCPS80-KR M20 2.5 80 100 20 8.3 10 2.5 628 CAD 请求报价
SGTS-M20-125-SCPS80-KR M20 2.5 80 125 20 8.3 10 2.5 679 CAD 请求报价
SGTS-M20-150-SCPS80-KR M20 2.5 80 150 20 8.3 10 2.5 730 CAD 请求报价
SGTS-M20-80-SCPS100-KR M20 2.5 100 80 22 11.3 10 3 946 CAD 请求报价
SGTS-M20-90-SCPS100-KR M20 2.5 100 90 22 11.3 10 3 966 CAD 请求报价
SGTS-M20-100-SCPS100-KR M20 2.5 100 100 22 11.3 10 3 987 CAD 请求报价
SGTS-M20-125-SCPS100-KR M20 2.5 100 125 22 11.3 10 3 1038 CAD 请求报价
SGTS-M20-150-SCPS100-KR M20 2.5 100 150 22 11.3 10 3 1089 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

SGTS-SCPS-KR
无头螺丝 相当于SUS304
止推垫 相当于SUS304
塑料盖 TPE（黑）
肖氏硬度A75

特点

  • 耐腐蚀性优良的带不锈钢制止推垫的无头螺丝。
  • 用于工件的紧固、定位与挡块等用途。
  • 请与手柄、旋钮等组装使用。
  • 止推垫相对于无头螺丝，最大可倾斜约12°。工件相对于无头螺丝倾斜的情况下使用非常有效。
  • 使用大直径止推垫降低表面压力。
  • 带防滑效果优异的TPE盖。
  • 出厂时无头螺丝与止推垫没有组装好。将无头螺丝笔直地压入到止推垫中即可完成组装。

使用注意事项

请勿用锤子等敲入。强行组装可能会导致止推垫的扣环损坏。
