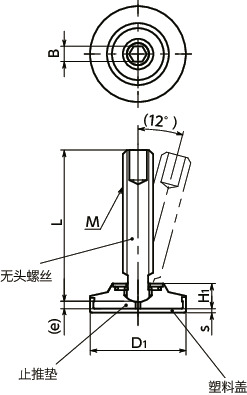

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D1 | L | H1 | e | B | s | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SGTS-M16-65-SCPS60-KS | M16 | 2 | 60 | 65 | 13.5 | 4 | 8 | 1.7 | 293 | CAD | 请求报价 |
| SGTS-M16-70-SCPS60-KS | M16 | 2 | 60 | 70 | 13.5 | 4 | 8 | 1.7 | 299 | CAD | 请求报价 |
| SGTS-M16-75-SCPS60-KS | M16 | 2 | 60 | 75 | 13.5 | 4 | 8 | 1.7 | 305 | CAD | 请求报价 |
| SGTS-M16-80-SCPS60-KS | M16 | 2 | 60 | 80 | 13.5 | 4 | 8 | 1.7 | 312 | CAD | 请求报价 |
| SGTS-M16-100-SCPS60-KS | M16 | 2 | 60 | 100 | 13.5 | 4 | 8 | 1.7 | 339 | CAD | 请求报价 |
| SGTS-M16-125-SCPS60-KS | M16 | 2 | 60 | 125 | 13.5 | 4 | 8 | 1.7 | 371 | CAD | 请求报价 |
材质、表面处理
| SGTS-SCPS-KS | |
|---|---|
| 无头螺丝 | 相当于SUS304 |
| 止推垫 | 相当于SUS304 |
| 塑料盖 | 聚缩醛（白） |
特点

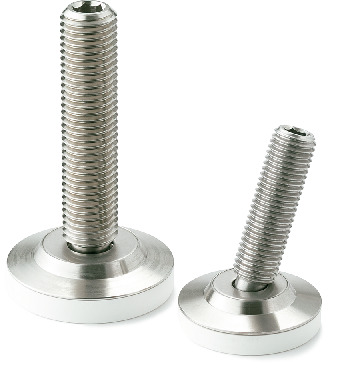

- 耐腐蚀性优良的带不锈钢制止推垫的无头螺丝。
- 用于工件的紧固、定位与挡块等用途。
- 请与手柄、旋钮等组装使用。
- 止推垫相对于无头螺丝，最大可倾斜约12°。工件相对于无头螺丝倾斜的情况下使用非常有效。
- 使用大直径止推垫降低表面压力。
- 聚缩醛制塑料盖适用于需要止推垫表面摩擦小、在工件表面上滑动使用的情况。
- 出厂时无头螺丝与止推垫没有组装好。将无头螺丝笔直地压入到止推垫中即可完成组装。
