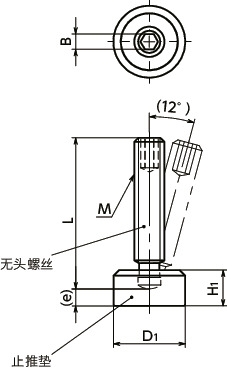

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D1 | L | H1 | e | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SGTS-M20-80-STPS40-A | M20 | 2.5 | 40 | 80 | 16 | 4.5 | 10 | 273 | CAD | 请求报价 |
| SGTS-M20-90-STPS40-A | M20 | 2.5 | 40 | 90 | 16 | 4.5 | 10 | 293 | CAD | 请求报价 |
| SGTS-M20-100-STPS40-A | M20 | 2.5 | 40 | 100 | 16 | 4.5 | 10 | 314 | CAD | 请求报价 |
| SGTS-M20-125-STPS40-A | M20 | 2.5 | 40 | 125 | 16 | 4.5 | 10 | 365 | CAD | 请求报价 |
| SGTS-M20-150-STPS40-A | M20 | 2.5 | 40 | 150 | 16 | 4.5 | 10 | 416 | CAD | 请求报价 |
材质、表面处理
| SGTS-STPS-A | |
|---|---|
| 无头螺丝 | 相当于SUS304 |
| 止推垫 | 相当于SUS304 |
特点

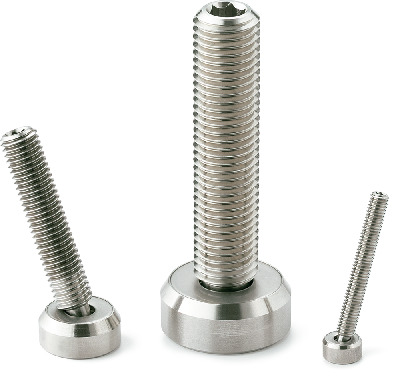

- 耐腐蚀性优良的带不锈钢制止推垫的无头螺丝。
- 用于工件的紧固、定位与挡块等用途。
- 请与手柄、旋钮等组装使用。
- 止推垫相对于无头螺丝，最大可倾斜约12°。工件相对于无头螺丝倾斜的情况下使用非常有效。
- 出厂时无头螺丝与止推垫没有组装好。将无头螺丝笔直地压入到止推垫中即可完成组装。
