带止推垫的无头螺丝（不锈钢制无头螺丝） - 止推埋头型

Grub Screw with Thrust Pad - Thrust Point Type

SGTS-STPS-P

安全注意事项

符号RoHS指令

SGTS-STPS-P带止推垫的无头螺丝（不锈钢制无头螺丝） - 止推埋头型

形状図

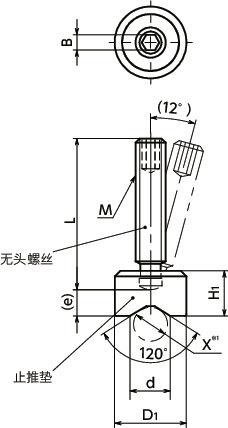

SGTS-STPS-P带止推垫的无头螺丝（不锈钢制无头螺丝） - 止推埋头型寸法図

＊1：　适合轴径或管径

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
M8
M10
M12
M16
M20

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 D1 d L H1 e B X 质量
（g）		 CAD下载 请求报价
min. max.
SGTS-M6-30-STPS12-P M6 1 12 8 30 9 4.5 3 7.5 16 10 CAD 请求报价
SGTS-M6-35-STPS12-P M6 1 12 8 35 9 4.5 3 7.5 16 11 CAD 请求报价
SGTS-M6-40-STPS12-P M6 1 12 8 40 9 4.5 3 7.5 16 12 CAD 请求报价
SGTS-M6-45-STPS12-P M6 1 12 8 45 9 4.5 3 7.5 16 13 CAD 请求报价
SGTS-M6-50-STPS12-P M6 1 12 8 50 9 4.5 3 7.5 16 14 CAD 请求报价
SGTS-M8-35-STPS16-P M8 1.25 16 10 35 11 5.3 4 7.5 20 22 CAD 请求报价
SGTS-M8-40-STPS16-P M8 1.25 16 10 40 11 5.3 4 7.5 20 24 CAD 请求报价
SGTS-M8-45-STPS16-P M8 1.25 16 10 45 11 5.3 4 7.5 20 26 CAD 请求报价
SGTS-M8-50-STPS16-P M8 1.25 16 10 50 11 5.3 4 7.5 20 27 CAD 请求报价
SGTS-M8-60-STPS16-P M8 1.25 16 10 60 11 5.3 4 7.5 20 30 CAD 请求报价
SGTS-M8-70-STPS16-P M8 1.25 16 10 70 11 5.3 4 7.5 20 33 CAD 请求报价
SGTS-M10-45-STPS20-P M10 1.5 20 12 45 13 5.6 5 7.5 24 43 CAD 请求报价
SGTS-M10-50-STPS20-P M10 1.5 20 12 50 13 5.6 5 7.5 24 46 CAD 请求报价
SGTS-M10-55-STPS20-P M10 1.5 20 12 55 13 5.6 5 7.5 24 48 CAD 请求报价
SGTS-M10-60-STPS20-P M10 1.5 20 12 60 13 5.6 5 7.5 24 50 CAD 请求报价
SGTS-M10-65-STPS20-P M10 1.5 20 12 65 13 5.6 5 7.5 24 53 CAD 请求报价
SGTS-M10-80-STPS20-P M10 1.5 20 12 80 13 5.6 5 7.5 24 60 CAD 请求报价
SGTS-M10-45-STPS25-P M10 1.5 25 16 45 15 6.9 5 7.5 32 61 CAD 请求报价
SGTS-M10-50-STPS25-P M10 1.5 25 16 50 15 6.9 5 7.5 32 64 CAD 请求报价
SGTS-M10-55-STPS25-P M10 1.5 25 16 55 15 6.9 5 7.5 32 66 CAD 请求报价
SGTS-M10-60-STPS25-P M10 1.5 25 16 60 15 6.9 5 7.5 32 68 CAD 请求报价
SGTS-M10-65-STPS25-P M10 1.5 25 16 65 15 6.9 5 7.5 32 71 CAD 请求报价
SGTS-M10-80-STPS25-P M10 1.5 25 16 80 15 6.9 5 7.5 32 78 CAD 请求报价
SGTS-M12-50-STPS20-P M12 1.75 20 12 50 13 5.6 6 7.5 24 53 CAD 请求报价
SGTS-M12-60-STPS20-P M12 1.75 20 12 60 13 5.6 6 7.5 24 60 CAD 请求报价
SGTS-M12-65-STPS20-P M12 1.75 20 12 65 13 5.6 6 7.5 24 63 CAD 请求报价
SGTS-M12-70-STPS20-P M12 1.75 20 12 70 13 5.6 6 7.5 24 67 CAD 请求报价
SGTS-M12-80-STPS20-P M12 1.75 20 12 80 13 5.6 6 7.5 24 74 CAD 请求报价
SGTS-M12-100-STPS20-P M12 1.75 20 12 100 13 5.6 6 7.5 24 89 CAD 请求报价
SGTS-M12-50-STPS25-P M12 1.75 25 16 50 15 6.9 6 7.5 32 71 CAD 请求报价
SGTS-M12-60-STPS25-P M12 1.75 25 16 60 15 6.9 6 7.5 32 78 CAD 请求报价
SGTS-M12-65-STPS25-P M12 1.75 25 16 65 15 6.9 6 7.5 32 81 CAD 请求报价
SGTS-M12-70-STPS25-P M12 1.75 25 16 70 15 6.9 6 7.5 32 85 CAD 请求报价
SGTS-M12-80-STPS25-P M12 1.75 25 16 80 15 6.9 6 7.5 32 92 CAD 请求报价
SGTS-M12-100-STPS25-P M12 1.75 25 16 100 15 6.9 6 7.5 32 107 CAD 请求报价
SGTS-M16-65-STPS32-P M16 2 32 22 65 19 9.5 8 7.5 44 153 CAD 请求报价
SGTS-M16-70-STPS32-P M16 2 32 22 70 19 9.5 8 7.5 44 159 CAD 请求报价
SGTS-M16-75-STPS32-P M16 2 32 22 75 19 9.5 8 7.5 44 165 CAD 请求报价
SGTS-M16-80-STPS32-P M16 2 32 22 80 19 9.5 8 7.5 44 172 CAD 请求报价
SGTS-M16-100-STPS32-P M16 2 32 22 100 19 9.5 8 7.5 44 199 CAD 请求报价
SGTS-M16-125-STPS32-P M16 2 32 22 125 19 9.5 8 7.5 44 231 CAD 请求报价
SGTS-M20-80-STPS40-P M20 2.5 40 25 80 22 10.5 10 7.5 50 304 CAD 请求报价
SGTS-M20-90-STPS40-P M20 2.5 40 25 90 22 10.5 10 7.5 50 324 CAD 请求报价
SGTS-M20-100-STPS40-P M20 2.5 40 25 100 22 10.5 10 7.5 50 345 CAD 请求报价
SGTS-M20-125-STPS40-P M20 2.5 40 25 125 22 10.5 10 7.5 50 396 CAD 请求报价
SGTS-M20-150-STPS40-P M20 2.5 40 25 150 22 10.5 10 7.5 50 447 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

SGTS-STPS-P
无头螺丝 相当于SUS304
止推垫 相当于SUS304

特点

  • 耐腐蚀性优良的带不锈钢制止推垫的无头螺丝。
  • 用于工件的紧固、定位与挡块等用途。
  • 请与手柄、旋钮等组装使用。
  • 止推垫底面的承槽牢靠固定轴、管等圆柱状工件。
  • 止推垫相对于无头螺丝，最大可倾斜约12°。
  • 出厂时无头螺丝与止推垫没有组装好。将无头螺丝笔直地压入到止推垫中即可完成组装。

使用注意事项

请勿用锤子等敲入。强行组装可能会导致止推垫的扣环损坏。

相关产品

也可单独订购无头螺丝与止推垫。
SGTS
STPS-P
