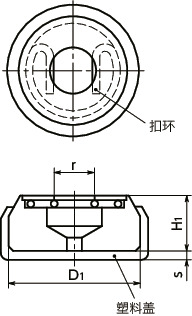

形状図
尺寸・CAD
单位 : mm
| 型号 | 适用的无头螺丝 | D1 | r | H1 | s | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| STPS-12-K | SGTS-M6 | 12 | 5.2 | 6 | 1.5 | 5 | CAD | 请求报价 |
| STPS-16-K | SGTS-M8 | 16 | 6.3 | 8 | 1.5 | 14 | CAD | 请求报价 |
| STPS-20-K | SGTS-M10・SGTS-M12 | 20 | 8.4 | 10 | 1.5 | 25 | CAD | 请求报价 |
| STPS-25-K | SGTS-M10・SGTS-M12 | 25 | 9.2 | 11 | 1.5 | 40 | CAD | 请求报价 |
| STPS-32-K | SGTS-M16 | 32 | 12.5 | 14 | 1.5 | 77 | CAD | 请求报价 |
| STPS-40-K | SGTS-M20 | 40 | 16.5 | 16 | 1.5 | 130 | CAD | 请求报价 |
材质、表面处理
| STPS-K | |
|---|---|
| 止推垫 | 相当于SUS304 |
| 塑料盖 | 聚缩醛（白） |
特点

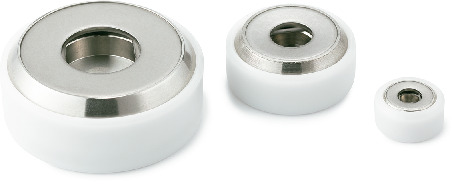

- 耐腐蚀性优良的不锈钢制止推垫。
- 请另行购买无头螺丝SGTS后配套使用。SGTS
- 将无头螺丝笔直地压入到止推垫中即可完成组装。
- 在工件表面倾斜等情况下使用非常有效。
- 止推垫相对于无头螺丝，最大可倾斜约12°。
- 聚缩醛制塑料盖适用于需要止推垫表面摩擦小、在工件表面上滑动使用的情况。
- 也备有无头螺丝与止推垫配套的产品SGTS-STPS-K。SGTS-STPS-K
