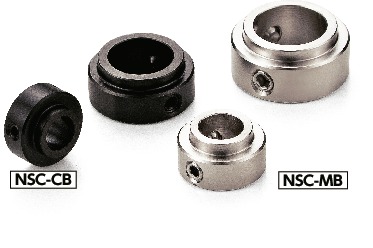

Set Collar for use with Ball Bearing Setscrew Type

NSC-MB

安全注意事项

符号RoHS指令

NSC-MB固定轴环 - 轴承固定用 - 定位螺丝固定型

形状図

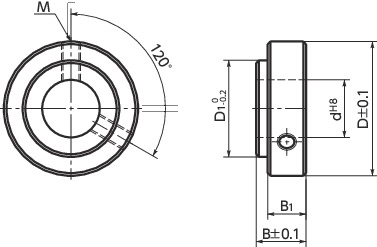

NSC-MB固定轴环 - 轴承固定用 - 定位螺丝固定型寸法図

尺寸・CAD

单位 : mm

型号 d B B1 D D1 M＊1 适用
轴承		 质量
（g）		 CAD下载 请求报价
NSC-3-7-MB 3 7.5 5 7 5 M3 693ZZ・623ZZ 1 CAD 请求报价
NSC-4-7-MB 4 7.5 5 8 6 M3 694ZZ・624ZZ 2 CAD 请求报价
NSC-5-7-MB 5 7.5 5 11 7.2 M3 695ZZ・605ZZ・625ZZ 3 CAD 请求报价
NSC-6-7-MB1 6 7.5 5 13 8.4 M3 606ZZ 4 CAD 请求报价
NSC-6-7-MB2 6 7.5 5 13 9.2 M3 626ZZ 5 CAD 请求报价
NSC-6-7-MB3 6 7.5 5 13 8 M3 696ZZ 4 CAD 请求报价
NSC-8-9-MB1 8 9.5 7 18 11.7 M4 608ZZ 11 CAD 请求报价
NSC-8-9-MB2 8 9.5 7 18 11.4 M4 628ZZ 12 CAD 请求报价
NSC-8-9-MB3 8 9.5 7 18 10.4 M4 698ZZ 11 CAD 请求报价
NSC-10-11-MB1 10 11 8 20 14.2 M5 6000ZZ 16 CAD 请求报价
NSC-10-11-MB2 10 11 8 20 16.7 M5 6200ZZ 17 CAD 请求报价
NSC-10-11-MB3 10 11 8 20 13.2 M5 6900ZZ 15 CAD 请求报价
NSC-12-11-MB1 12 11 8 22 17.2 M5 6001ZZ 19 CAD 请求报价
NSC-12-11-MB2 12 11 8 22 17.7 M5 6201ZZ 19 CAD 请求报价
NSC-12-11-MB3 12 11 8 22 15.2 M5 6901ZZ 18 CAD 请求报价
NSC-15-11-MB1 15 11 8 25 20.2 M5 6002ZZ 22 CAD 请求报价
NSC-15-11-MB2 15 11 8 25 21.2 M5 6202ZZ 23 CAD 请求报价
NSC-15-11-MB3 15 11 8 25 18.7 M5 6902ZZ 23 CAD 请求报价
NSC-17-13-MB1 17 13 10 28 22.2 M6 6003ZZ 33 CAD 请求报价
NSC-17-13-MB2 17 13 10 28 24.2 M6 6203ZZ 35 CAD 请求报价
NSC-17-13-MB3 17 13 10 28 20.2 M6 6903ZZ 32 CAD 请求报价
NSC-20-13-MB1 20 13 10 35 25.2 M6 6004ZZ 52 CAD 请求报价
NSC-20-13-MB2 20 13 10 35 27.2 M6 6204ZZ 55 CAD 请求报价
NSC-20-13-MB3 20 13 10 35 24.7 M6 6904ZZ 52 CAD 请求报价
NSC-25-13-MB1 25 13.5 10 38 31.2 M6 6005ZZ 55 CAD 请求报价
NSC-25-13-MB2 25 13.5 10 38 33.2 M6 6205ZZ 58 CAD 请求报价
NSC-25-13-MB3 25 13.5 10 38 30.2 M6 6905ZZ 54 CAD 请求报价
NSC-30-15-MB1 30 15.5 12 45 38.2 M8 6006ZZ 91 CAD 请求报价
NSC-30-15-MB2 30 15.5 12 45 40.2 M8 6206ZZ 94 CAD 请求报价
NSC-30-15-MB3 30 15.5 12 45 35.2 M8 6906ZZ 85 CAD 请求报价
NSC-35-16-MB1 35 16.5 12 50 43.2 M8 6007ZZ 108 CAD 请求报价
NSC-35-16-MB2 35 16.5 12 50 46.2 M8 6207ZZ 115 CAD 请求报价
NSC-35-16-MB3 35 16.5 12 50 41.2 M8 6907ZZ 103 CAD 请求报价
NSC-40-18-MB1 40 18.5 14 60 48.2 M10 6008ZZ 184 CAD 请求报价
NSC-40-18-MB2 40 18.5 14 60 52.2 M10 6208ZZ 195 CAD 请求报价
NSC-40-18-MB3 40 18.5 14 60 46.2 M10 6908ZZ 178 CAD 请求报价

●附带内六角止动螺丝。
＊1：　轴孔径φ5以下时为1处。

一看就会的产品使用要领解说

短片示例为NSC-CP2（NSC-CP2）。本产品也可进行同样的操作。


材质、表面处理

NSC-MB
主体 S45C
无电解
镀镍
内六角
止动螺丝		 SUSXM7

特点

  • 轴承固定用的固定轴环。
  • 通过主体的凸部，仅按压轴承内圈即可固定。
  • 最适用于难以在轴上固定扣环等情况下的轴承固定。
  • 使用定位螺丝与轴连接。
