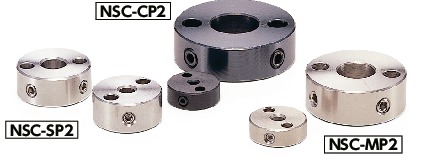

形状図
尺寸・CAD
单位 : mm
| 型号 | d | B | D | S | P | M＊1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| NSC-3-6-MP2 | 3 | 6 | 17 | 3.4 | 11 | M3 | 9 | CAD | 请求报价 |
| NSC-4-6-MP2 | 4 | 6 | 18 | 3.4 | 12 | M3 | 10 | CAD | 请求报价 |
| NSC-5-10-MP2 | 5 | 10 | 22 | 4.5 | 15 | M4 | 25 | CAD | 请求报价 |
| NSC-6-10-MP2 | 6 | 10 | 22 | 4.5 | 15 | M4 | 24 | CAD | 请求报价 |
| NSC-8-10-MP2 | 8 | 10 | 24 | 4.5 | 17 | M4 | 27 | CAD | 请求报价 |
| NSC-10-10-MP2 | 10 | 10 | 26 | 4.5 | 19 | M4 | 32 | CAD | 请求报价 |
| NSC-12-12-MP2 | 12 | 12 | 32 | 5.5 | 23 | M5 | 58 | CAD | 请求报价 |
| NSC-13-12-MP2 | 13 | 12 | 33 | 5.5 | 24 | M5 | 60 | CAD | 请求报价 |
| NSC-15-12-MP2 | 15 | 12 | 35 | 5.5 | 26 | M5 | 67 | CAD | 请求报价 |
| NSC-16-12-MP2 | 16 | 12 | 40 | 6.6 | 28 | M6 | 88 | CAD | 请求报价 |
| NSC-20-12-MP2 | 20 | 12 | 44 | 6.6 | 32 | M6 | 103 | CAD | 请求报价 |
| NSC-25-15-MP2 | 25 | 15 | 50 | 6.6 | 37 | M8 | 157 | CAD | 请求报价 |
| NSC-30-15-MP2 | 30 | 15 | 55 | 6.6 | 42 | M8 | 180 | CAD | 请求报价 |
| NSC-35-15-MP2 | 35 | 15 | 60 | 6.6 | 47 | M8 | 203 | CAD | 请求报价 |
| NSC-40-20-MP2 | 40 | 20 | 70 | 9 | 55 | M10 | 375 | CAD | 请求报价 |
| NSC-50-25-MP2 | 50 | 25 | 86 | 11 | 68 | M10 | 698 | CAD | 请求报价 |
●附带内六角止动螺丝。
＊1： 轴孔径φ5以下时为1处。
材质、表面处理
| NSC-MP2 | |
|---|---|
| 主体 | S45C 无电解镀镍 |
| 内六角 止动螺丝 |
SUSXM7 |
特点
- 带固定孔的固定轴环。可使用固定孔，安装至轮、法兰、板等所有机械和装置上。
- 使用定位螺丝与轴连接。

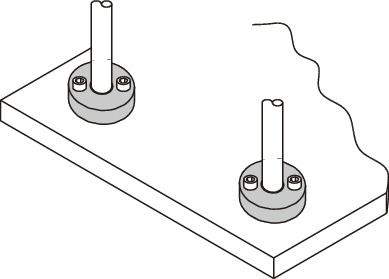

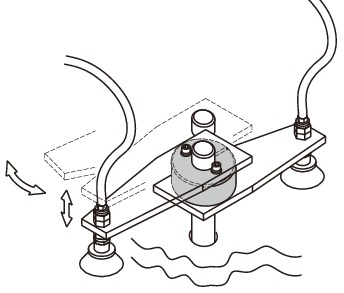

使用例
