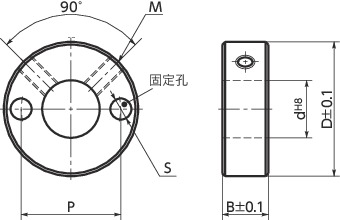

形状図
单位 : mm
| 型号 | d | B | D | S | P | M＊1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| NSC-35-15-SP2 | 35 | 15 | 60 | 6.6 | 47 | M8 | 204 | CAD | 请求报价 |
●附带内六角止动螺丝。
＊1： 轴孔径φ5以下时为1处。
材质、表面处理
| NSC-SP2 | |
|---|---|
| 主体 | SUS304 |
| 内六角 止动螺丝 |
SUSXM7 |
特点
- 带固定孔的固定轴环。可使用固定孔，安装至轮、法兰、板等所有机械和装置上。
- 使用定位螺丝与轴连接。

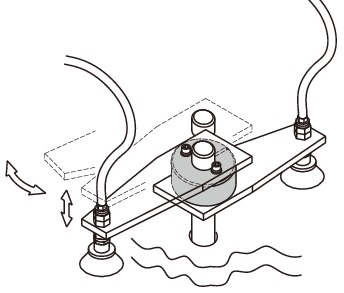

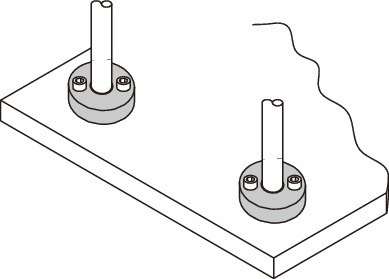

使用例
单位 : mm
| 型号 | d | B | D | S | P | M＊1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| NSC-35-15-SP2 | 35 | 15 | 60 | 6.6 | 47 | M8 | 204 | CAD | 请求报价 |
●附带内六角止动螺丝。
＊1： 轴孔径φ5以下时为1处。
| NSC-SP2 | |
|---|---|
| 主体 | SUS304 |
| 内六角 止动螺丝 |
SUSXM7 |
