形状図
尺寸・CAD
单位 : mm
| 型号 | d | B | D | F | S | P | M | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| NSCS-6-8-CP2 | 6 | 8 | 20 | 6 | 3.5 | 13 | M3 | 15 | CAD | 请求报价 |
| NSCS-6-10-CP2 | 6 | 10 | 20 | 6 | 3.5 | 13 | M4 | 19 | CAD | 请求报价 |
| NSCS-8-8-CP2 | 8 | 8 | 25 | 8 | 4.5 | 16 | M3 | 23 | CAD | 请求报价 |
| NSCS-8-10-CP2 | 8 | 10 | 25 | 8 | 4.5 | 18 | M4 | 29 | CAD | 请求报价 |
| NSCS-8-12-CP2 | 8 | 12 | 28 | 8.5 | 5.5 | 18 | M5 | 44 | CAD | 请求报价 |
| NSCS-8-15-CP2 | 8 | 15 | 30 | 9.5 | 5.5 | 20 | M6 | 63 | CAD | 请求报价 |
| NSCS-10-10-CP2 | 10 | 10 | 30 | 9 | 5.5 | 20 | M4 | 41 | CAD | 请求报价 |
| NSCS-10-12-CP2 | 10 | 12 | 30 | 9 | 5.5 | 20 | M5 | 49 | CAD | 请求报价 |
| NSCS-10-15-CP2 | 10 | 15 | 35 | 11 | 6.6 | 24 | M6 | 84 | CAD | 请求报价 |
| NSCS-12-10-CP2 | 12 | 10 | 30 | 10 | 5.5 | 22 | M4 | 38 | CAD | 请求报价 |
| NSCS-12-12-CP2 | 12 | 12 | 30 | 10 | 5.5 | 22 | M5 | 47 | CAD | 请求报价 |
| NSCS-12-15-CP2 | 12 | 15 | 35 | 11 | 6.6 | 24 | M6 | 82 | CAD | 请求报价 |
| NSCS-13-10-CP2 | 13 | 10 | 30 | 10 | 4.5 | 22 | M4 | 38 | CAD | 请求报价 |
| NSCS-13-15-CP2 | 13 | 15 | 35 | 11 | 6.6 | 24 | M6 | 81 | CAD | 请求报价 |
| NSCS-15-10-CP2 | 15 | 10 | 32 | 11 | 4.5 | 24 | M4 | 43 | CAD | 请求报价 |
| NSCS-15-12-CP2 | 15 | 12 | 35 | 12 | 5.5 | 26 | M5 | 64 | CAD | 请求报价 |
| NSCS-15-15-CP2 | 15 | 15 | 40 | 13 | 6.6 | 28 | M6 | 109 | CAD | 请求报价 |
| NSCS-16-10-CP2 | 16 | 10 | 35 | 12 | 4.5 | 25 | M4 | 52 | CAD | 请求报价 |
| NSCS-16-12-CP2 | 16 | 12 | 35 | 12 | 5.5 | 26 | M5 | 61 | CAD | 请求报价 |
| NSCS-16-15-CP2 | 16 | 15 | 40 | 13 | 6.6 | 28 | M6 | 105 | CAD | 请求报价 |
| NSCS-20-10-CP2 | 20 | 10 | 40 | 14 | 5.5 | 30 | M4 | 64 | CAD | 请求报价 |
| NSCS-20-12-CP2 | 20 | 12 | 40 | 14 | 5.5 | 30 | M5 | 77 | CAD | 请求报价 |
| NSCS-20-15-CP2 | 20 | 15 | 45 | 15 | 6.6 | 34 | M6 | 130 | CAD | 请求报价 |
| NSCS-25-12-CP2 | 25 | 12 | 45 | 17 | 5.5 | 36 | M5 | 91 | CAD | 请求报价 |
| NSCS-25-15-CP2 | 25 | 15 | 50 | 18 | 6.6 | 38 | M6 | 152 | CAD | 请求报价 |
| NSCS-30-15-CP2 | 30 | 15 | 55 | 20 | 6.6 | 44 | M6 | 174 | CAD | 请求报价 |
| NSCS-35-15-CP2 | 35 | 15 | 60 | 23 | 6.6 | 48 | M6 | 196 | CAD | 请求报价 |
| NSCS-40-18-CP2 | 40 | 18 | 70 | 26 | 9 | 56 | M8 | 328 | CAD | 请求报价 |
| NSCS-50-22-CP2 | 50 | 22 | 85 | 32 | 11 | 68 | M10 | 572 | CAD | 请求报价 |
●附带内六角螺栓。
一看就会的产品使用要领解说
材质、表面处理
| NSCS-CP2 | |
|---|---|
| 主体 | S45C 四氧化三铁保护膜（黑） |
| 内六角 螺栓 |
SCM435 四氧化三铁保护膜（黑） |
特点

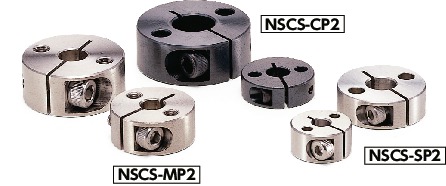

- 带固定孔的固定轴环。可使用固定孔，安装至轮、法兰、板等所有机械和装置上。
- 夹紧型。便于安装、拆卸。不会损伤轴。
- 最适用于滑动轴等安装、拆卸频繁的机械和装置。
