Nabeya Bi-tech

  • 固定轴环

固定轴环 - 带固定孔（内螺纹） - 不锈钢制 - 夹紧型

Set Collar with Installation Screw Holes Clamping Type

NSCS-SN2

安全注意事项

符号RoHS指令

NSCS-SN2固定轴环 - 带固定孔（内螺纹） - 不锈钢制 - 夹紧型

形状図

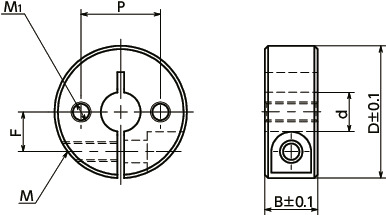

NSCS-SN2固定轴环 - 带固定孔（内螺纹） - 不锈钢制 - 夹紧型寸法図

尺寸・CAD

选择

d
所有
6
8
10
12
13
15
16
20
25
30
35
40
50
B
所有
8
10
12
15
18
22
D
所有
20
25
28
30
35
32
40
45
50
55
60
70
85

单位 : mm

型号 d B D F P M＊1 M1(粗牙)＊2
螺纹公称直径		 螺距 质量
（g）		 CAD下载 请求报价
NSCS-6-8-SN2 6 8 20 6 12 M3 M3 0.5 16 CAD 请求报价
NSCS-6-10-SN2 6 10 20 6 13 M3 M4 0.5 20 CAD 请求报价
NSCS-8-8-SN2 8 8 25 8 14 M3 M3 0.5 24 CAD 请求报价
NSCS-8-10-SN2 8 10 25 8 18 M4 M4 0.7 30 CAD 请求报价
NSCS-8-12-SN2 8 12 28 8.5 18 M5 M5 0.8 46 CAD 请求报价
NSCS-8-15-SN2 8 15 30 9.5 20 M5 M6 0.8 67 CAD 请求报价
NSCS-10-10-SN2 10 10 30 9 20 M5 M4 0.8 42 CAD 请求报价
NSCS-10-12-SN2 10 12 30 9 20 M5 M5 0.8 48 CAD 请求报价
NSCS-10-15-SN2 10 15 35 10 24 M6 M6 1.0 90 CAD 请求报价
NSCS-12-10-SN2 12 10 30 10 22 M5 M4 0.8 42 CAD 请求报价
NSCS-12-12-SN2 12 12 30 10 22 M5 M5 0.8 50 CAD 请求报价
NSCS-12-15-SN2 12 15 35 11 24 M6 M6 1.0 86 CAD 请求报价
NSCS-13-10-SN2 13 10 30 10 22 M4 M4 0.7 40 CAD 请求报价
NSCS-13-15-SN2 13 15 35 11 24 M6 M6 1.0 83 CAD 请求报价
NSCS-15-10-SN2 15 10 32 11 23 M4 M4 0.7 45 CAD 请求报价
NSCS-15-12-SN2 15 12 35 12 26 M5 M5 0.8 66 CAD 请求报价
NSCS-15-15-SN2 15 15 40 13 28 M6 M6 1.0 113 CAD 请求报价
NSCS-16-10-SN2 16 10 35 12 24 M4 M4 0.7 54 CAD 请求报价
NSCS-16-12-SN2 16 12 35 12 26 M5 M5 0.8 65 CAD 请求报价
NSCS-16-15-SN2 16 15 40 13 28 M6 M6 1.0 110 CAD 请求报价
NSCS-20-10-SN2 20 10 40 14 28 M4 M4 0.7 68 CAD 请求报价
NSCS-20-12-SN2 20 12 40 14 30 M5 M5 0.8 80 CAD 请求报价
NSCS-20-15-SN2 20 15 45 15 34 M6 M6 1.0 134 CAD 请求报价
NSCS-25-12-SN2 25 12 45 17 36 M5 M5 0.8 94 CAD 请求报价
NSCS-25-15-SN2 25 15 50 18 38 M6 M6 1.0 158 CAD 请求报价
NSCS-30-15-SN2 30 15 55 20 44 M6 M6 1.0 180 CAD 请求报价
NSCS-35-15-SN2 35 15 60 23 48 M6 M6 1.0 202 CAD 请求报价
NSCS-40-18-SN2 40 18 70 26 56 M8 M8 1.25 337 CAD 请求报价
NSCS-50-22-SN2 50 22 85 32 68 M10 M10 1.5 589 CAD 请求报价

＊1：　附带紧固用内六角圆柱头螺栓。
＊2：　不附带固定螺丝。请另行准备。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

一看就会的产品使用要领解说

短片为使用NSCS-CP2（NSCS-CP2）的示例。本产品也可进行同样的操作。


材质、表面处理

NSCS-SN2
主体 SUS304
内六角圆柱头螺栓 SUSXM7

特点

  • 带固定孔（内螺纹）的固定轴环。可使用固定孔（内螺纹），安装至轮、法兰、板等所有机械和装置上。
  • 夹紧型。便于安装、拆卸，不会损伤轴。
  • 最适用于滑动轴等安装、拆卸频繁的机械和装置。
