形状図
单位 : mm
| 型号 | d | B | D | F | M＊1 (粗牙) |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| NSCSS-40-18-C | 40 | 18 | 70 | 26 | M8 | 334 | CAD | 请求报价 |
＊1： 附带内六角圆柱头螺栓。
材质、表面处理
| NSCSS-C | |
|---|---|
| 主体 | S45C 四氧化三铁保护膜（黑） |
| 内六角圆柱头螺栓 | SCM435 四氧化三铁保护膜（黑） |
特点

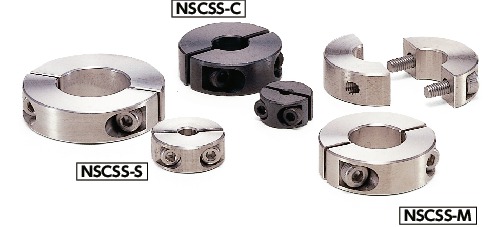

- 分离型固定轴环。
- 可完全分离轴孔部，因此便于安装和拆卸，不会损伤轴。
- 最适用于拆卸困难的机械和装置。
