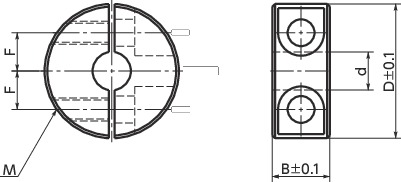

形状図
尺寸・CAD
选择
单位 : mm
| 型号 | d | B | D | F | M | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| NSCSS-3-8-S | 3 | 8 | 15 | 4.5 | M3 | 9 | CAD | 请求报价 |
| NSCSS-4-8-S | 4 | 8 | 15 | 4.5 | M3 | 6 | CAD | 请求报价 |
| NSCSS-5-6-S | 5 | 6 | 16 | 5 | M2.6 | 7 | CAD | 请求报价 |
| NSCSS-5-8-S | 5 | 8 | 20 | 5.5 | M3 | 16 | CAD | 请求报价 |
| NSCSS-5-10-S | 5 | 10 | 20 | 6 | M4 | 20 | CAD | 请求报价 |
| NSCSS-6-6-S | 6 | 6 | 18 | 6 | M2.6 | 9 | CAD | 请求报价 |
| NSCSS-6-8-S | 6 | 8 | 20 | 6 | M3 | 16 | CAD | 请求报价 |
| NSCSS-6-10-S | 6 | 10 | 20 | 6 | M4 | 19 | CAD | 请求报价 |
| NSCSS-8-6-S | 8 | 6 | 22 | 7 | M2.6 | 13 | CAD | 请求报价 |
| NSCSS-8-8-S | 8 | 8 | 25 | 8 | M3 | 24 | CAD | 请求报价 |
| NSCSS-8-10-S | 8 | 10 | 25 | 8 | M4 | 30 | CAD | 请求报价 |
| NSCSS-8-12-S | 8 | 12 | 28 | 8.5 | M5 | 47 | CAD | 请求报价 |
| NSCSS-8-15-S | 8 | 15 | 30 | 9 | M6 | 65 | CAD | 请求报价 |
| NSCSS-10-6-S | 10 | 6 | 25 | 8 | M2.6 | 16 | CAD | 请求报价 |
| NSCSS-10-10-S | 10 | 10 | 30 | 9 | M4 | 42 | CAD | 请求报价 |
| NSCSS-10-12-S | 10 | 12 | 30 | 9 | M5 | 52 | CAD | 请求报价 |
| NSCSS-10-15-S | 10 | 15 | 35 | 10 | M6 | 87 | CAD | 请求报价 |
| NSCSS-12-6-S | 12 | 6 | 25 | 9 | M2.6 | 16 | CAD | 请求报价 |
| NSCSS-12-10-S | 12 | 10 | 30 | 10 | M4 | 40 | CAD | 请求报价 |
| NSCSS-12-12-S | 12 | 12 | 30 | 10 | M5 | 50 | CAD | 请求报价 |
| NSCSS-12-15-S | 12 | 15 | 35 | 11 | M6 | 86 | CAD | 请求报价 |
| NSCSS-13-8-S | 13 | 8 | 28 | 11 | M3 | 27 | CAD | 请求报价 |
| NSCSS-13-10-S | 13 | 10 | 30 | 10 | M4 | 39 | CAD | 请求报价 |
| NSCSS-13-15-S | 13 | 15 | 35 | 11 | M6 | 84 | CAD | 请求报价 |
| NSCSS-15-8-S | 15 | 8 | 30 | 11 | M3 | 28 | CAD | 请求报价 |
| NSCSS-15-10-S | 15 | 10 | 32 | 11 | M4 | 43 | CAD | 请求报价 |
| NSCSS-15-12-S | 15 | 12 | 35 | 12 | M5 | 67 | CAD | 请求报价 |
| NSCSS-15-15-S | 15 | 15 | 40 | 13 | M6 | 112 | CAD | 请求报价 |
| NSCSS-16-8-S | 16 | 8 | 30 | 11.5 | M3 | 28 | CAD | 请求报价 |
| NSCSS-16-10-S | 16 | 10 | 35 | 12 | M4 | 52 | CAD | 请求报价 |
| NSCSS-16-12-S | 16 | 12 | 35 | 12 | M5 | 64 | CAD | 请求报价 |
| NSCSS-16-15-S | 16 | 15 | 40 | 13 | M6 | 108 | CAD | 请求报价 |
| NSCSS-17-15-S | 17 | 15 | 40 | 13 | M6 | 107 | CAD | 请求报价 |
| NSCSS-18-15-S | 18 | 15 | 45 | 15 | M6 | 138 | CAD | 请求报价 |
| NSCSS-20-8-S | 20 | 8 | 35 | 13 | M3 | 35 | CAD | 请求报价 |
| NSCSS-20-10-S | 20 | 10 | 40 | 14 | M4 | 66 | CAD | 请求报价 |
| NSCSS-20-12-S | 20 | 12 | 40 | 14 | M5 | 79 | CAD | 请求报价 |
| NSCSS-20-15-S | 20 | 15 | 45 | 15 | M6 | 131 | CAD | 请求报价 |
| NSCSS-25-10-S | 25 | 10 | 42 | 16.5 | M4 | 62 | CAD | 请求报价 |
| NSCSS-25-12-S | 25 | 12 | 45 | 17 | M5 | 94 | CAD | 请求报价 |
| NSCSS-25-15-S | 25 | 15 | 50 | 18 | M6 | 158 | CAD | 请求报价 |
| NSCSS-30-12-S | 30 | 12 | 50 | 20 | M5 | 105 | CAD | 请求报价 |
| NSCSS-30-15-S | 30 | 15 | 55 | 20 | M6 | 175 | CAD | 请求报价 |
| NSCSS-35-12-S | 35 | 12 | 55 | 22.5 | M5 | 118 | CAD | 请求报价 |
| NSCSS-35-15-S | 35 | 15 | 60 | 23 | M6 | 197 | CAD | 请求报价 |
| NSCSS-40-12-S | 40 | 12 | 60 | 25 | M5 | 133 | CAD | 请求报价 |
| NSCSS-40-18-S | 40 | 18 | 70 | 26 | M8 | 334 | CAD | 请求报价 |
| NSCSS-45-12-S | 45 | 12 | 65 | 28 | M5 | 147 | CAD | 请求报价 |
| NSCSS-45-18-S | 45 | 18 | 75 | 28 | M8 | 359 | CAD | 请求报价 |
| NSCSS-50-15-S | 50 | 15 | 75 | 30.5 | M6 | 260 | CAD | 请求报价 |
| NSCSS-50-18-S | 50 | 18 | 80 | 32 | M8 | 407 | CAD | 请求报价 |
| NSCSS-50-22-S | 50 | 22 | 85 | 32 | M10 | 581 | CAD | 请求报价 |
●附带内六角圆柱头螺栓。
材质、表面处理
| NSCSS-S | |
|---|---|
| 主体 | SUS304 |
| 内六角圆柱头螺栓 | SUSXM7 |

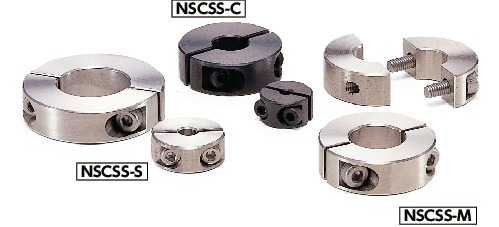

特点
- 分离型固定轴环。
- 可完全分离轴孔部，因此便于安装和拆卸，不会损伤轴。
- 最适用于拆卸困难的机械和装置。
