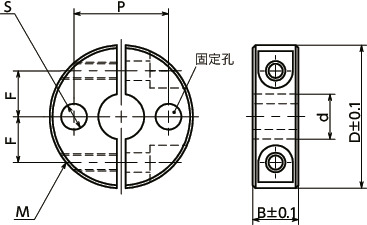

形状図
尺寸・CAD
选择
单位 : mm
| 型号 | d | B | D | F | S＊1 | P | M＊2 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| NSCSS-8-8-SP2 | 8 | 8 | 25 | 8 | 4.5 | 16.5 | M3 | 22 | CAD | 请求报价 |
| NSCSS-8-10-SP2 | 8 | 10 | 25 | 8 | 4.5 | 18 | M4 | 28 | CAD | 请求报价 |
| NSCSS-8-12-SP2 | 8 | 12 | 28 | 8.5 | 5.5 | 18 | M5 | 43 | CAD | 请求报价 |
| NSCSS-8-15-SP2 | 8 | 15 | 30 | 9 | 4.5 | 19 | M6 | 62 | CAD | 请求报价 |
| NSCSS-10-10-SP2 | 10 | 10 | 30 | 9 | 5.5 | 20 | M4 | 39 | CAD | 请求报价 |
| NSCSS-10-12-SP2 | 10 | 12 | 30 | 9 | 5.5 | 20 | M5 | 47 | CAD | 请求报价 |
| NSCSS-10-15-SP2 | 10 | 15 | 35 | 10 | 5.5 | 22.5 | M6 | 83 | CAD | 请求报价 |
| NSCSS-12-10-SP2 | 12 | 10 | 30 | 10 | 5.5 | 21 | M4 | 37 | CAD | 请求报价 |
| NSCSS-12-12-SP2 | 12 | 12 | 30 | 10 | 5.5 | 21 | M5 | 46 | CAD | 请求报价 |
| NSCSS-12-15-SP2 | 12 | 15 | 35 | 11 | 5.5 | 23.5 | M6 | 81 | CAD | 请求报价 |
| NSCSS-15-10-SP2 | 15 | 10 | 32 | 11 | 5.5 | 24.5 | M4 | 40 | CAD | 请求报价 |
| NSCSS-15-12-SP2 | 15 | 12 | 35 | 12 | 5.5 | 25 | M5 | 62 | CAD | 请求报价 |
| NSCSS-15-15-SP2 | 15 | 15 | 40 | 13 | 5.5 | 27.5 | M6 | 107 | CAD | 请求报价 |
| NSCSS-16-10-SP2 | 16 | 10 | 35 | 12 | 5.5 | 25.5 | M4 | 49 | CAD | 请求报价 |
| NSCSS-16-12-SP2 | 16 | 12 | 35 | 12 | 5.5 | 25.5 | M5 | 60 | CAD | 请求报价 |
| NSCSS-16-15-SP2 | 16 | 15 | 40 | 13 | 5.5 | 28 | M6 | 105 | CAD | 请求报价 |
| NSCSS-20-10-SP2 | 20 | 10 | 40 | 14 | 5.5 | 30 | M4 | 63 | CAD | 请求报价 |
| NSCSS-20-12-SP2 | 20 | 12 | 40 | 14 | 5.5 | 30 | M5 | 76 | CAD | 请求报价 |
| NSCSS-20-15-SP2 | 20 | 15 | 45 | 15 | 5.5 | 32.5 | M6 | 127 | CAD | 请求报价 |
| NSCSS-25-12-SP2 | 25 | 12 | 45 | 17 | 6.6 | 35 | M5 | 88 | CAD | 请求报价 |
| NSCSS-25-15-SP2 | 25 | 15 | 50 | 18 | 6.6 | 37.5 | M6 | 151 | CAD | 请求报价 |
| NSCSS-30-15-SP2 | 30 | 15 | 55 | 20 | 6.6 | 42.5 | M6 | 169 | CAD | 请求报价 |
| NSCSS-35-15-SP2 | 35 | 15 | 60 | 23 | 6.6 | 47.5 | M6 | 194 | CAD | 请求报价 |
| NSCSS-40-18-SP2 | 40 | 18 | 70 | 26 | 9 | 55 | M8 | 319 | CAD | 请求报价 |
| NSCSS-50-22-SP2 | 50 | 22 | 85 | 32 | 11 | 67.5 | M10 | 552 | CAD | 请求报价 |
＊1： 不附带固定螺丝。请另行准备。
＊2： 附带紧固用内六角圆柱头螺栓。
材质、表面处理
| NSCSS-SP2 | |
|---|---|
| 主体 | SUS304 |
| 内六角圆柱头螺栓 | SUSXM7 |
特点

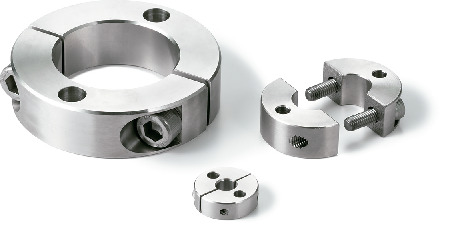

- 带固定孔的固定轴环。可使用固定孔，安装至轮、法兰、板等所有机械和装置上。
- 分离型。可完全分离轴孔部，因此便于安装和拆卸，不会损伤轴。
- 最适用于拆卸困难的机械和装置。
