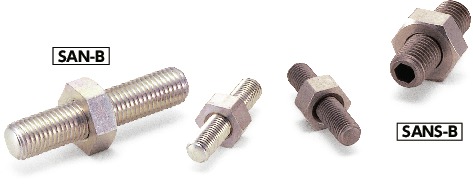

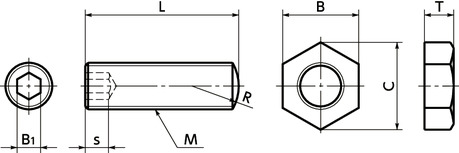

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | L | s min. | R | B | C（约） | T | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SAN-M4-20-B | M4 | 0.5 | 20 | 2.2 | 4 | 7 | 8.1 | 4 | 2.3 | CAD | 请求报价 |
| SAN-M4-30-B | M4 | 0.5 | 30 | 2.2 | 4 | 7 | 8.1 | 4 | 3.2 | CAD | 请求报价 |
| SAN-M5-20-B | M5 | 0.5 | 20 | 2.8 | 5 | 8 | 9.2 | 4 | 3.1 | CAD | 请求报价 |
| SAN-M5-30-B | M5 | 0.5 | 30 | 2.8 | 5 | 8 | 9.2 | 4 | 4.6 | CAD | 请求报价 |
| SAN-M6-20-B | M6 | 0.75 | 20 | 3 | 6 | 10 | 11.5 | 4 | 4.5 | CAD | 请求报价 |
| SAN-M6-30-B | M6 | 0.75 | 30 | 3 | 6 | 10 | 11.5 | 4 | 6.6 | CAD | 请求报价 |
| SAN-M6-35-B | M6 | 0.75 | 35 | 3 | 6 | 10 | 11.5 | 4 | 7.7 | CAD | 请求报价 |
| SAN-M6-40-B | M6 | 0.75 | 40 | 3 | 6 | 10 | 11.5 | 4 | 8.8 | CAD | 请求报价 |
| SAN-M6-50-B | M6 | 0.75 | 50 | 3 | 6 | 10 | 11.5 | 4 | 10.9 | CAD | 请求报价 |
| SAN-M6-60-B | M6 | 0.75 | 60 | 3 | 6 | 10 | 11.5 | 4 | 13 | CAD | 请求报价 |
| SAN-M8-25-B | M8 | 0.75 | 25 | 4 | 8 | 13 | 15 | 5 | 9.7 | CAD | 请求报价 |
| SAN-M8-30-B | M8 | 0.75 | 30 | 4 | 8 | 13 | 15 | 5 | 11.6 | CAD | 请求报价 |
| SAN-M8-40-B | M8 | 0.75 | 40 | 4 | 8 | 13 | 15 | 5 | 15.4 | CAD | 请求报价 |
| SAN-M8-50-B | M8 | 0.75 | 50 | 4 | 8 | 13 | 15 | 5 | 19.2 | CAD | 请求报价 |
| SAN-M8-60-B | M8 | 0.75 | 60 | 4 | 8 | 13 | 15 | 5 | 23 | CAD | 请求报价 |
| SAN-M10-40-B | M10 | 1 | 40 | 5 | 10 | 17 | 19.6 | 6 | 23 | CAD | 请求报价 |
| SAN-M10-50-B | M10 | 1 | 50 | 5 | 10 | 17 | 19.6 | 6 | 29 | CAD | 请求报价 |
| SAN-M10-60-B | M10 | 1 | 60 | 5 | 10 | 17 | 19.6 | 6 | 35 | CAD | 请求报价 |
| SAN-M12-40-B | M12 | 1 | 40 | 6 | 12 | 19 | 21.9 | 6 | 37 | CAD | 请求报价 |
| SAN-M12-60-B | M12 | 1 | 60 | 6 | 12 | 19 | 21.9 | 6 | 52 | CAD | 请求报价 |
| SAN-M12-80-B | M12 | 1 | 80 | 6 | 12 | 19 | 21.9 | 6 | 68 | CAD | 请求报价 |
| SAN-M16-60-B | M16 | 1.5 | 60 | 7 | 16 | 24 | 27.7 | 8 | 90 | CAD | 请求报价 |
| SAN-M16-80-B | M16 | 1.5 | 80 | 7 | 16 | 24 | 27.7 | 8 | 120 | CAD | 请求报价 |
| SAN-M16-100-B | M16 | 1.5 | 100 | 7 | 16 | 24 | 27.7 | 8 | 150 | CAD | 请求报价 |
材质、表面处理
| SAN-B钢制 | |
|---|---|
| 螺纹部 | S45C、 球面部淬火（硬度45-50HRC） 三价铬酸盐处理 |
| 锁定螺母 | 钢 三价铬酸盐处理 |
特点
- 细牙螺纹型的止动螺丝。便于微调。
- 用于工件定位、挡块等用途。
- 球面部已经过淬火处理。耐磨损性优良。
- 所有产品均附带锁定螺母。
