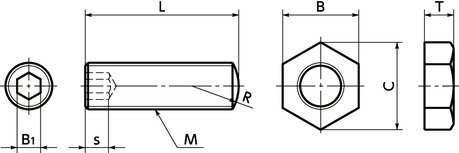

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | L | s min. | R | B | C（约） | T | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SANS-M6-20-B | M6 | 0.75 | 20 | 3 | 6 | 10 | 11.5 | 4 | 4.5 | CAD | 请求报价 |
| SANS-M6-30-B | M6 | 0.75 | 30 | 3 | 6 | 10 | 11.5 | 4 | 6.6 | CAD | 请求报价 |
| SANS-M6-35-B | M6 | 0.75 | 35 | 3 | 6 | 10 | 11.5 | 4 | 7.7 | CAD | 请求报价 |
| SANS-M6-40-B | M6 | 0.75 | 40 | 3 | 6 | 10 | 11.5 | 4 | 8.8 | CAD | 请求报价 |
| SANS-M6-50-B | M6 | 0.75 | 50 | 3 | 6 | 10 | 11.5 | 4 | 10.9 | CAD | 请求报价 |
| SANS-M6-60-B | M6 | 0.75 | 60 | 3 | 6 | 10 | 11.5 | 4 | 13 | CAD | 请求报价 |
材质、表面处理
| SANS-B不锈钢制 | |
|---|---|
| 螺纹部 | SUS420J2、 球面部淬火（硬度40-50HRC） |
| 锁定螺母 | 相当于SUS304 |
特点
- 细牙螺纹型的止动螺丝。便于微调。
- 用于工件定位、挡块等用途。
- 球面部已经过淬火处理。耐磨损性优良。
- 所有产品均附带锁定螺母。
