止动螺栓 - 前端球面型

Stopper Bolt

SSB-A

安全注意事项

符号RoHS指令

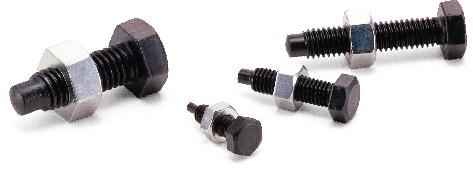

SSB-A止动螺栓 - 前端球面型

形状図

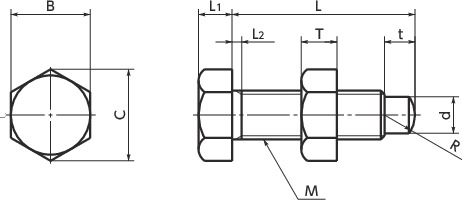

SSB-A止动螺栓 - 前端球面型寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M4
M5
M6
M8
M10
M12
M16

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 d L t L2 T R B C（约） L1 质量
（g）		 CAD下载 请求报价
SSB-M4-10-A M4 0.7 2 10 3 2.1 3.2 3 7 8.1 2.8 2.6 CAD 请求报价
SSB-M4-15-A M4 0.7 2 15 3 2.1 3.2 3 7 8.1 2.8 3 CAD 请求报价
SSB-M4-20-A M4 0.7 2 20 3 2.1 3.2 3 7 8.1 2.8 3.5 CAD 请求报价
SSB-M4-25-A M4 0.7 2 25 3 2.1 3.2 3 7 8.1 2.8 3.9 CAD 请求报价
SSB-M4-30-A M4 0.7 2 30 3 2.1 3.2 3 7 8.1 2.8 4.3 CAD 请求报价
SSB-M4-35-A M4 0.7 2 35 3 2.1 3.2 3 7 8.1 2.8 4.8 CAD 请求报价
SSB-M4-40-A M4 0.7 2 40 3 2.1 3.2 3 7 8.1 2.8 5.2 CAD 请求报价
SSB-M5-10-A M5 0.8 3 10 3 2.4 4 3 8 9.2 3.5 4.5 CAD 请求报价
SSB-M5-15-A M5 0.8 3 15 3 2.4 4 3 8 9.2 3.5 5.2 CAD 请求报价
SSB-M5-20-A M5 0.8 3 20 3 2.4 4 3 8 9.2 3.5 5.8 CAD 请求报价
SSB-M5-25-A M5 0.8 3 25 3 2.4 4 3 8 9.2 3.5 6.5 CAD 请求报价
SSB-M5-30-A M5 0.8 3 30 3 2.4 4 3 8 9.2 3.5 7.1 CAD 请求报价
SSB-M5-35-A M5 0.8 3 35 3 2.4 4 3 8 9.2 3.5 7.8 CAD 请求报价
SSB-M5-40-A M5 0.8 3 40 3 2.4 4 3 8 9.2 3.5 8.4 CAD 请求报价
SSB-M5-50-A M5 0.8 3 50 3 2.4 4 3 8 9.2 3.5 9.7 CAD 请求报价
SSB-M6-15-A M6 1 4.5 15 3.5 3 5 4 10 11.5 4 7.2 CAD 请求报价
SSB-M6-20-A M6 1 4.5 20 3.5 3 5 4 10 11.5 4 8.3 CAD 请求报价
SSB-M6-25-A M6 1 4.5 25 3.5 3 5 4 10 11.5 4 9.4 CAD 请求报价
SSB-M6-30-A M6 1 4.5 30 3.5 3 5 4 10 11.5 4 10.5 CAD 请求报价
SSB-M6-35-A M6 1 4.5 35 3.5 3 5 4 10 11.5 4 11.7 CAD 请求报价
SSB-M6-40-A M6 1 4.5 40 3.5 3 5 4 10 11.5 4 12.8 CAD 请求报价
SSB-M6-50-A M6 1 4.5 50 3.5 3 5 4 10 11.5 4 15 CAD 请求报价
SSB-M8-15-A M8 1.25 6 15 5 3.7 6.5 5 13 15 5.5 15 CAD 请求报价
SSB-M8-20-A M8 1.25 6 20 5 3.7 6.5 5 13 15 5.5 17 CAD 请求报价
SSB-M8-25-A M8 1.25 6 25 5 3.7 6.5 5 13 15 5.5 18.8 CAD 请求报价
SSB-M8-30-A M8 1.25 6 30 5 3.7 6.5 5 13 15 5.5 20.8 CAD 请求报价
SSB-M8-35-A M8 1.25 6 35 5 3.7 6.5 5 13 15 5.5 22.7 CAD 请求报价
SSB-M8-40-A M8 1.25 6 40 5 3.7 6.5 5 13 15 5.5 24.6 CAD 请求报价
SSB-M8-50-A M8 1.25 6 50 5 3.7 6.5 5 13 15 5.5 28.5 CAD 请求报价
SSB-M8-60-A M8 1.25 6 60 5 3.7 6.5 5 13 15 5.5 32.3 CAD 请求报价
SSB-M8-70-A M8 1.25 6 70 5 3.7 6.5 5 13 15 5.5 36.2 CAD 请求报价
SSB-M8-80-A M8 1.25 6 80 5 3.7 6.5 5 13 15 5.5 40 CAD 请求报价
SSB-M10-30-A M10 1.5 7 30 5.5 4.5 8 5 17 19.6 7 38 CAD 请求报价
SSB-M10-35-A M10 1.5 7 35 5.5 4.5 8 5 17 19.6 7 41 CAD 请求报价
SSB-M10-40-A M10 1.5 7 40 5.5 4.5 8 5 17 19.6 7 43 CAD 请求报价
SSB-M10-50-A M10 1.5 7 50 5.5 4.5 8 5 17 19.6 7 48 CAD 请求报价
SSB-M10-60-A M10 1.5 7 60 5.5 4.5 8 5 17 19.6 7 53 CAD 请求报价
SSB-M10-70-A M10 1.5 7 70 5.5 4.5 8 5 17 19.6 7 58 CAD 请求报价
SSB-M10-80-A M10 1.5 7 80 5.5 4.5 8 5 17 19.6 7 63 CAD 请求报价
SSB-M12-30-A M12 1.75 9 30 7 5.2 10 8 19 21.9 8 54 CAD 请求报价
SSB-M12-35-A M12 1.75 9 35 7 5.2 10 8 19 21.9 8 58.5 CAD 请求报价
SSB-M12-40-A M12 1.75 9 40 7 5.2 10 8 19 21.9 8 63 CAD 请求报价
SSB-M12-50-A M12 1.75 9 50 7 5.2 10 8 19 21.9 8 72 CAD 请求报价
SSB-M12-60-A M12 1.75 9 60 7 5.2 10 8 19 21.9 8 81 CAD 请求报价
SSB-M12-70-A M12 1.75 9 70 7 5.2 10 8 19 21.9 8 90 CAD 请求报价
SSB-M12-80-A M12 1.75 9 80 7 5.2 10 8 19 21.9 8 99 CAD 请求报价
SSB-M16-50-A M16 2 12 50 9 6 13 10 24 27.7 10 111 CAD 请求报价
SSB-M16-60-A M16 2 12 60 9 6 13 10 24 27.7 10 125 CAD 请求报价
SSB-M16-70-A M16 2 12 70 9 6 13 10 24 27.7 10 141 CAD 请求报价
SSB-M16-80-A M16 2 12 80 9 6 13 10 24 27.7 10 158 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

SSB-A
螺纹部 相当于S45C、球面部淬火（硬度45HRC以上）
四氧化三铁保护膜（黑）
锁定螺母 SS400
三价铬酸盐处理

特点

  • 螺纹前端部为球面。
  • 球面部已经过淬火处理。耐磨损性优良。
  • 所有产品均附带锁定螺母。

使用例

请在受力的相反侧使用锁定螺母。

SSB-A止动螺栓 - 前端球面型


相关产品

备有用于安装止动螺栓的定位块SBN。
