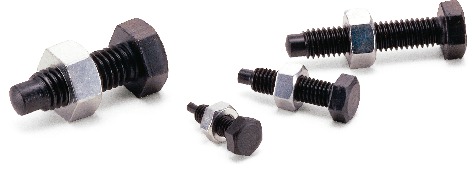

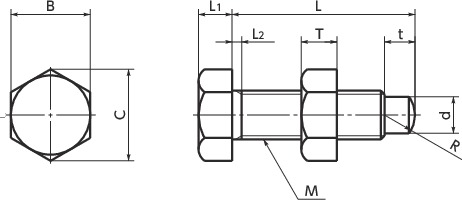

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | d | L | t | L2 | T | R | B | C（约） | L1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSB-M8-15-A | M8 | 1.25 | 6 | 15 | 5 | 3.7 | 6.5 | 5 | 13 | 15 | 5.5 | 15 | CAD | 请求报价 |
| SSB-M8-20-A | M8 | 1.25 | 6 | 20 | 5 | 3.7 | 6.5 | 5 | 13 | 15 | 5.5 | 17 | CAD | 请求报价 |
| SSB-M8-25-A | M8 | 1.25 | 6 | 25 | 5 | 3.7 | 6.5 | 5 | 13 | 15 | 5.5 | 18.8 | CAD | 请求报价 |
| SSB-M8-30-A | M8 | 1.25 | 6 | 30 | 5 | 3.7 | 6.5 | 5 | 13 | 15 | 5.5 | 20.8 | CAD | 请求报价 |
| SSB-M8-35-A | M8 | 1.25 | 6 | 35 | 5 | 3.7 | 6.5 | 5 | 13 | 15 | 5.5 | 22.7 | CAD | 请求报价 |
| SSB-M8-40-A | M8 | 1.25 | 6 | 40 | 5 | 3.7 | 6.5 | 5 | 13 | 15 | 5.5 | 24.6 | CAD | 请求报价 |
| SSB-M8-50-A | M8 | 1.25 | 6 | 50 | 5 | 3.7 | 6.5 | 5 | 13 | 15 | 5.5 | 28.5 | CAD | 请求报价 |
| SSB-M8-60-A | M8 | 1.25 | 6 | 60 | 5 | 3.7 | 6.5 | 5 | 13 | 15 | 5.5 | 32.3 | CAD | 请求报价 |
| SSB-M8-70-A | M8 | 1.25 | 6 | 70 | 5 | 3.7 | 6.5 | 5 | 13 | 15 | 5.5 | 36.2 | CAD | 请求报价 |
| SSB-M8-80-A | M8 | 1.25 | 6 | 80 | 5 | 3.7 | 6.5 | 5 | 13 | 15 | 5.5 | 40 | CAD | 请求报价 |
材质、表面处理
| SSB-A | |
|---|---|
| 螺纹部 | 相当于S45C、球面部淬火（硬度45HRC以上） 四氧化三铁保护膜（黑） |
| 锁定螺母 | SS400 三价铬酸盐处理 |
特点
- 螺纹前端部为球面。
- 球面部已经过淬火处理。耐磨损性优良。
- 所有产品均附带锁定螺母。
使用例
请在受力的相反侧使用锁定螺母。
