止动螺栓 - 头部球面型

Stopper Bolt

SSB-B

安全注意事项

符号RoHS指令

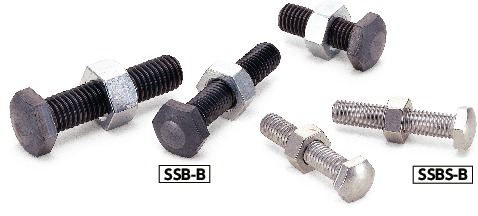

SSB-B止动螺栓 - 头部球面型

形状図

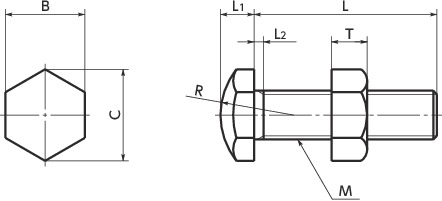

SSB-B止动螺栓 - 头部球面型寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
M12
M16

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L L2 T R B C（约） L1 质量
（g）		 CAD下载 请求报价
SSB-M3-10-B M3 0.5 10 1.5 2.4 6 5.5 6.4 2 1 CAD 请求报价
SSB-M3-15-B M3 0.5 15 1.5 2.4 6 5.5 6.4 2 1.3 CAD 请求报价
SSB-M3-20-B M3 0.5 20 1.5 2.4 6 5.5 6.4 2 1.5 CAD 请求报价
SSB-M3-25-B M3 0.5 25 1.5 2.4 6 5.5 6.4 2 1.8 CAD 请求报价
SSB-M3-30-B M3 0.5 30 1.5 2.4 6 5.5 6.4 2 2 CAD 请求报价
SSB-M4-10-B M4 0.7 10 2.1 3.2 8 7 8.1 2.8 2.3 CAD 请求报价
SSB-M4-15-B M4 0.7 15 2.1 3.2 8 7 8.1 2.8 2.8 CAD 请求报价
SSB-M4-20-B M4 0.7 20 2.1 3.2 8 7 8.1 2.8 3.3 CAD 请求报价
SSB-M4-25-B M4 0.7 25 2.1 3.2 8 7 8.1 2.8 3.8 CAD 请求报价
SSB-M4-30-B M4 0.7 30 2.1 3.2 8 7 8.1 2.8 4.2 CAD 请求报价
SSB-M4-35-B M4 0.7 35 2.1 3.2 8 7 8.1 2.8 4.7 CAD 请求报价
SSB-M4-40-B M4 0.7 40 2.1 3.2 8 7 8.1 2.8 5.2 CAD 请求报价
SSB-M5-10-B M5 0.8 10 2.4 4 8 8 9.2 3.5 3.7 CAD 请求报价
SSB-M5-15-B M5 0.8 15 2.4 4 8 8 9.2 3.5 4.5 CAD 请求报价
SSB-M5-20-B M5 0.8 20 2.4 4 8 8 9.2 3.5 5.2 CAD 请求报价
SSB-M5-25-B M5 0.8 25 2.4 4 8 8 9.2 3.5 6 CAD 请求报价
SSB-M5-30-B M5 0.8 30 2.4 4 8 8 9.2 3.5 6.7 CAD 请求报价
SSB-M5-35-B M5 0.8 35 2.4 4 8 8 9.2 3.5 7.5 CAD 请求报价
SSB-M5-40-B M5 0.8 40 2.4 4 8 8 9.2 3.5 8.2 CAD 请求报价
SSB-M5-50-B M5 0.8 50 2.4 4 8 8 9.2 3.5 9.7 CAD 请求报价
SSB-M6-15-B M6 1 15 3 5 10 10 11.5 4 7.2 CAD 请求报价
SSB-M6-20-B M6 1 20 3 5 10 10 11.5 4 8.3 CAD 请求报价
SSB-M6-25-B M6 1 25 3 5 10 10 11.5 4 9.4 CAD 请求报价
SSB-M6-30-B M6 1 30 3 5 10 10 11.5 4 10.5 CAD 请求报价
SSB-M6-35-B M6 1 35 3 5 10 10 11.5 4 11.7 CAD 请求报价
SSB-M6-40-B M6 1 40 3 5 10 10 11.5 4 12.8 CAD 请求报价
SSB-M6-50-B M6 1 50 3 5 10 10 11.5 4 15 CAD 请求报价
SSB-M8-15-B M8 1.25 15 3.7 6.5 12 13 15 5.5 15 CAD 请求报价
SSB-M8-20-B M8 1.25 20 3.7 6.5 12 13 15 5.5 17 CAD 请求报价
SSB-M8-25-B M8 1.25 25 3.7 6.5 12 13 15 5.5 18.8 CAD 请求报价
SSB-M8-30-B M8 1.25 30 3.7 6.5 12 13 15 5.5 20.8 CAD 请求报价
SSB-M8-35-B M8 1.25 35 3.7 6.5 12 13 15 5.5 22.7 CAD 请求报价
SSB-M8-40-B M8 1.25 40 3.7 6.5 12 13 15 5.5 24.6 CAD 请求报价
SSB-M8-50-B M8 1.25 50 3.7 6.5 12 13 15 5.5 28.5 CAD 请求报价
SSB-M8-60-B M8 1.25 60 3.7 6.5 12 13 15 5.5 32.3 CAD 请求报价
SSB-M8-70-B M8 1.25 70 3.7 6.5 12 13 15 5.5 36.2 CAD 请求报价
SSB-M8-80-B M8 1.25 80 3.7 6.5 12 13 15 5.5 40 CAD 请求报价
SSB-M10-30-B M10 1.5 30 4.5 8 16 17 19.6 7 38 CAD 请求报价
SSB-M10-35-B M10 1.5 35 4.5 8 16 17 19.6 7 41 CAD 请求报价
SSB-M10-40-B M10 1.5 40 4.5 8 16 17 19.6 7 43 CAD 请求报价
SSB-M10-50-B M10 1.5 50 4.5 8 16 17 19.6 7 48 CAD 请求报价
SSB-M10-60-B M10 1.5 60 4.5 8 16 17 19.6 7 53 CAD 请求报价
SSB-M10-70-B M10 1.5 70 4.5 8 16 17 19.6 7 58 CAD 请求报价
SSB-M10-80-B M10 1.5 80 4.5 8 16 17 19.6 7 63 CAD 请求报价
SSB-M12-30-B M12 1.75 30 5.2 10 20 19 21.9 8 54 CAD 请求报价
SSB-M12-35-B M12 1.75 35 5.2 10 20 19 21.9 8 58.5 CAD 请求报价
SSB-M12-40-B M12 1.75 40 5.2 10 20 19 21.9 8 63 CAD 请求报价
SSB-M12-50-B M12 1.75 50 5.2 10 20 19 21.9 8 72 CAD 请求报价
SSB-M12-60-B M12 1.75 60 5.2 10 20 19 21.9 8 81 CAD 请求报价
SSB-M12-70-B M12 1.75 70 5.2 10 20 19 21.9 8 90 CAD 请求报价
SSB-M12-80-B M12 1.75 80 5.2 10 20 19 21.9 8 99 CAD 请求报价
SSB-M16-50-B M16 2 50 6 13 25 24 27.7 10 108 CAD 请求报价
SSB-M16-60-B M16 2 60 6 13 25 24 27.7 10 123 CAD 请求报价
SSB-M16-70-B M16 2 70 6 13 25 24 27.7 10 139 CAD 请求报价
SSB-M16-80-B M16 2 80 6 13 25 24 27.7 10 155 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

SSB-B钢制
螺纹部 相当于S45C
球面部淬火（硬度45HRC以上）
四氧化三铁保护膜（黑）
锁定螺母 SS400
三价铬酸盐处理

特点

  • 六角头部为球面。
  • 球面部已经过淬火处理。耐磨损性优良。
  • 所有产品均附带锁定螺母。

使用例

请在受力的相反侧使用锁定螺母。

SSB-B止动螺栓 - 头部球面型


相关产品

备有用于止动螺栓支承侧的耐磨损性优良的止动销SPM。
