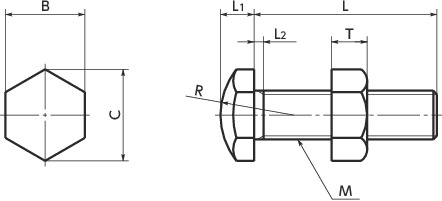

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | L2 | T | R | B | C（约） | L1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSB-M4-10-B | M4 | 0.7 | 10 | 2.1 | 3.2 | 8 | 7 | 8.1 | 2.8 | 2.3 | CAD | 请求报价 |
| SSB-M4-15-B | M4 | 0.7 | 15 | 2.1 | 3.2 | 8 | 7 | 8.1 | 2.8 | 2.8 | CAD | 请求报价 |
| SSB-M4-20-B | M4 | 0.7 | 20 | 2.1 | 3.2 | 8 | 7 | 8.1 | 2.8 | 3.3 | CAD | 请求报价 |
| SSB-M4-25-B | M4 | 0.7 | 25 | 2.1 | 3.2 | 8 | 7 | 8.1 | 2.8 | 3.8 | CAD | 请求报价 |
| SSB-M4-30-B | M4 | 0.7 | 30 | 2.1 | 3.2 | 8 | 7 | 8.1 | 2.8 | 4.2 | CAD | 请求报价 |
| SSB-M4-35-B | M4 | 0.7 | 35 | 2.1 | 3.2 | 8 | 7 | 8.1 | 2.8 | 4.7 | CAD | 请求报价 |
| SSB-M4-40-B | M4 | 0.7 | 40 | 2.1 | 3.2 | 8 | 7 | 8.1 | 2.8 | 5.2 | CAD | 请求报价 |
材质、表面处理
| SSB-B钢制 | |
|---|---|
| 螺纹部 | 相当于S45C 球面部淬火（硬度45HRC以上） 四氧化三铁保护膜（黑） |
| 锁定螺母 | SS400 三价铬酸盐处理 |
特点
- 六角头部为球面。
- 球面部已经过淬火处理。耐磨损性优良。
- 所有产品均附带锁定螺母。
使用例
请在受力的相反侧使用锁定螺母。
