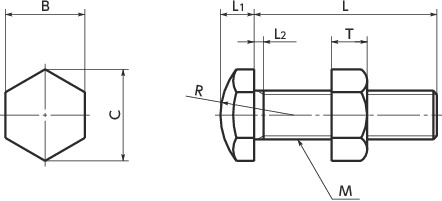

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | L2 | T | R | B | C （约） |
L1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSBS-M6-30-B | M6 | 1 | 30 | 3 | 5 | 10 | 10 | 11.5 | 4 | 11 | CAD | 请求报价 |
| SSBS-M6-40-B | M6 | 1 | 40 | 3 | 5 | 10 | 10 | 11.5 | 4 | 13 | CAD | 请求报价 |
| SSBS-M6-50-B | M6 | 1 | 50 | 3 | 5 | 10 | 10 | 11.5 | 4 | 15 | CAD | 请求报价 |
| SSBS-M8-30-B | M8 | 1.25 | 30 | 3.7 | 6.5 | 12 | 13 | 15 | 5.5 | 21 | CAD | 请求报价 |
| SSBS-M8-40-B | M8 | 1.25 | 40 | 3.7 | 6.5 | 12 | 13 | 15 | 5.5 | 25 | CAD | 请求报价 |
| SSBS-M8-50-B | M8 | 1.25 | 50 | 3.7 | 6.5 | 12 | 13 | 15 | 5.5 | 30 | CAD | 请求报价 |
材质、表面处理
| SSBS-B不锈钢制 | |
|---|---|
| 螺纹部 | SUS410 氮化处理（硬度40HRC以上） |
| 锁定螺母 | SUS304 |
特点
- 六角头部为球面。
- 球面部已经过淬火处理。耐磨损性优良。
- 所有产品均附带锁定螺母。
使用例
请在受力的相反侧使用锁定螺母。
