  • 止动螺栓・止动螺丝

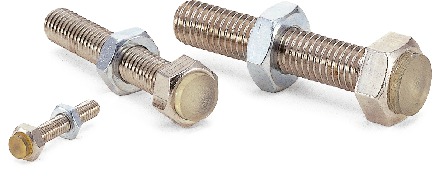

带聚氨酯垫止动螺栓

Stopper Bolt with Urethane Pad

SUB

安全注意事项

符号RoHS指令

SUB带聚氨酯垫止动螺栓

形状図

SUB带聚氨酯垫止动螺栓寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M4
M5
M6
M8
M10

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 D1 L L2 t B C（约） T L1 h 质量
（g）		 CAD下载 请求报价
SUB-M4-15 M4 0.7 5 15 3 1.5 7 8.1 2.4 2.8 1.5 2.1 CAD 请求报价
SUB-M4-20 M4 0.7 5 20 3 1.5 7 8.1 2.4 2.8 1.5 2.5 CAD 请求报价
SUB-M4-25 M4 0.7 5 25 3 1.5 7 8.1 2.4 2.8 1.5 3 CAD 请求报价
SUB-M4-30 M4 0.7 5 30 3 1.5 7 8.1 2.4 2.8 1.5 3.3 CAD 请求报价
SUB-M4-35 M4 0.7 5 35 3 1.5 7 8.1 2.4 2.8 1.5 4 CAD 请求报价
SUB-M4-40 M4 0.7 5 40 3 1.5 7 8.1 2.4 2.8 1.5 4.1 CAD 请求报价
SUB-M5-15 M5 0.8 6 15 3 1.5 8 9.2 3.2 3.5 1.5 3.3 CAD 请求报价
SUB-M5-20 M5 0.8 6 20 3 1.5 8 9.2 3.2 3.5 1.5 4 CAD 请求报价
SUB-M5-25 M5 0.8 6 25 3 1.5 8 9.2 3.2 3.5 1.5 4.6 CAD 请求报价
SUB-M5-30 M5 0.8 6 30 3 1.5 8 9.2 3.2 3.5 1.5 5.3 CAD 请求报价
SUB-M5-35 M5 0.8 6 35 3 1.5 8 9.2 3.2 3.5 1.5 6 CAD 请求报价
SUB-M5-40 M5 0.8 6 40 3 1.5 8 9.2 3.2 3.5 1.5 6.6 CAD 请求报价
SUB-M6-20 M6 1 8 20 3 2 10 11.5 3.6 4 2 6.3 CAD 请求报价
SUB-M6-25 M6 1 8 25 3 2 10 11.5 3.6 4 2 7.2 CAD 请求报价
SUB-M6-30 M6 1 8 30 3 2 10 11.5 3.6 4 2 8 CAD 请求报价
SUB-M6-35 M6 1 8 35 3 2 10 11.5 3.6 4 2 9 CAD 请求报价
SUB-M6-40 M6 1 8 40 3 2 10 11.5 3.6 4 2 10 CAD 请求报价
SUB-M6-45 M6 1 8 45 3 2 10 11.5 3.6 4 2 11 CAD 请求报价
SUB-M6-50 M6 1 8 50 3 2 10 11.5 3.6 4 2 11.7 CAD 请求报价
SUB-M8-20 M8 1.25 10 20 3 2 13 15 5 5.5 2 12.7 CAD 请求报价
SUB-M8-25 M8 1.25 10 25 3 2 13 15 5 5.5 2 14.4 CAD 请求报价
SUB-M8-30 M8 1.25 10 30 3 2 13 15 5 5.5 2 16 CAD 请求报价
SUB-M8-35 M8 1.25 10 35 3 2 13 15 5 5.5 2 18 CAD 请求报价
SUB-M8-40 M8 1.25 10 40 3 2 13 15 5 5.5 2 19.6 CAD 请求报价
SUB-M8-45 M8 1.25 10 45 3 2 13 15 5 5.5 2 21.3 CAD 请求报价
SUB-M8-50 M8 1.25 10 50 3 2 13 15 5 5.5 2 23 CAD 请求报价
SUB-M10-20 M10 1.5 13 20 3 2 17 19.6 6 7 2 24 CAD 请求报价
SUB-M10-25 M10 1.5 13 25 3 2 17 19.6 6 7 2 26.5 CAD 请求报价
SUB-M10-30 M10 1.5 13 30 3 2 17 19.6 6 7 2 29 CAD 请求报价
SUB-M10-35 M10 1.5 13 35 3 2 17 19.6 6 7 2 31.5 CAD 请求报价
SUB-M10-40 M10 1.5 13 40 3 2 17 19.6 6 7 2 34 CAD 请求报价
SUB-M10-45 M10 1.5 13 45 3 2 17 19.6 6 7 2 36.5 CAD 请求报价
SUB-M10-50 M10 1.5 13 50 3 2 17 19.6 6 7 2 39 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

SUB
螺纹部 钢
镀镍
垫 聚醚聚氨酯（肖氏硬度A90）＊1
锁定螺母 钢
三价铬酸盐处理

＊1：　聚醚聚氨酯可能因黄变而发生颜色变化，但对性能没有影响。


特点

  • 用于工件定位、挡块等用途。
  • 垫为聚醚聚氨酯制。耐水性优良，在高湿度环境下也不易水解的材质。
  • 聚氨酯可吸收冲击。
  • 所有产品均附带锁定螺母。
