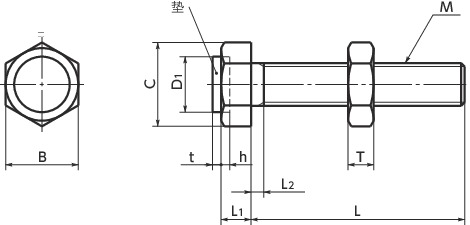

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D1 | L | L2 | t | B | C（约） | T | L1 | h | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUB-M8-20 | M8 | 1.25 | 10 | 20 | 3 | 2 | 13 | 15 | 5 | 5.5 | 2 | 12.7 | CAD | 请求报价 |
| SUB-M8-25 | M8 | 1.25 | 10 | 25 | 3 | 2 | 13 | 15 | 5 | 5.5 | 2 | 14.4 | CAD | 请求报价 |
| SUB-M8-30 | M8 | 1.25 | 10 | 30 | 3 | 2 | 13 | 15 | 5 | 5.5 | 2 | 16 | CAD | 请求报价 |
| SUB-M8-35 | M8 | 1.25 | 10 | 35 | 3 | 2 | 13 | 15 | 5 | 5.5 | 2 | 18 | CAD | 请求报价 |
| SUB-M8-40 | M8 | 1.25 | 10 | 40 | 3 | 2 | 13 | 15 | 5 | 5.5 | 2 | 19.6 | CAD | 请求报价 |
| SUB-M8-45 | M8 | 1.25 | 10 | 45 | 3 | 2 | 13 | 15 | 5 | 5.5 | 2 | 21.3 | CAD | 请求报价 |
| SUB-M8-50 | M8 | 1.25 | 10 | 50 | 3 | 2 | 13 | 15 | 5 | 5.5 | 2 | 23 | CAD | 请求报价 |
材质、表面处理
| SUB | |
|---|---|
| 螺纹部 | 钢 镀镍 |
| 垫 | 聚醚聚氨酯（肖氏硬度A90）＊1 |
| 锁定螺母 | 钢 三价铬酸盐处理 |
＊1： 聚醚聚氨酯可能因黄变而发生颜色变化，但对性能没有影响。
特点
- 用于工件定位、挡块等用途。
- 垫为聚醚聚氨酯制。耐水性优良，在高湿度环境下也不易水解的材质。
- 聚氨酯可吸收冲击。
- 所有产品均附带锁定螺母。
