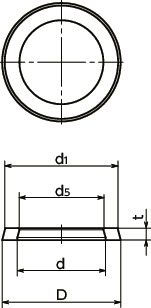

形状図
单位 : mm
| 型号 | d1 | d | D | d5 | t | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| FSRN-16-12-2-HD | 15.1 | 11.7 | 15.8 | 11 | 2 | 0.25 | CAD | 请求报价 |
材质、表面处理
| FSRN-HD | |
|---|---|
| 主体 | H-NBR（蓝） 肖氏硬度A85±5 |
特点

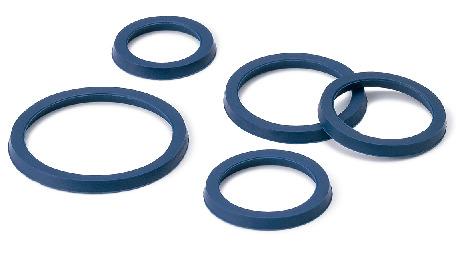

- 卫生型设计用密封环。
- 有关卫生型设计，请参阅“卫生型家族”。
- 也可适用于具有圆柱形安装面的零件，可对安装面的间隙进行密封。
- 使用了容易与食品区分的蓝色。此外，还使用了符合美国食品药品监督管理局（FDA）标准的材料。
- 它具有优异的耐油性、耐热性和耐臭氧性。
- 可使用温度：-25℃～150℃
安装尺寸
单位 : mm
| 型号 | d2 | d3 | d4 |
|---|---|---|---|
| FSRN-10-6-2-HD | 10 | 6 | 10.8 |
| FSRN-11-7-2-HD | 11 | 7 | 11.8 |
| FSRN-12-8-2-HD | 12 | 8 | 12.8 |
| FSRN-13-9-2-HD | 13 | 9 | 13.8 |
| FSRN-14-10-2-HD | 14 | 10 | 14.8 |
| FSRN-16-12-2-HD | 16 | 12 | 16.8 |
| FSRN-18-14-2-HD | 18 | 14 | 18.8 |
| FSRN-19-15-2-HD | 19 | 15 | 19.8 |
| FSRN-20-16-2-HD | 20 | 16 | 20.8 |
| FSRN-21-17-2-HD | 21 | 17 | 21.8 |
| FSRN-22-18-2-HD | 22 | 18 | 22.8 |
| FSRN-25-21-2-HD | 25 | 21 | 25.8 |
| FSRN-28-24-2-HD | 28 | 24 | 28.8 |
| FSRN-30-26-2-HD | 30 | 26 | 30.8 |
| FSRN-32-28-2-HD | 32 | 28 | 32.8 |
| FSRN-34-30-2-HD | 34 | 30 | 34.8 |
| FSRN-36-32-2-HD | 36 | 32 | 36.8 |
| FSRN-40-36-2-HD | 40 | 36 | 40.8 |
| FSRN-42-38-2-HD | 42 | 38 | 42.8 |

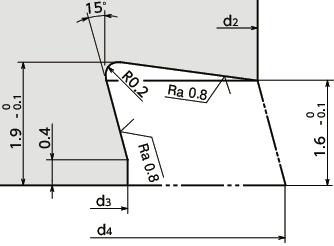

建议安装形状
密封环与接触面的表面粗糙度请按小于Ra0.8μm进行加工。
规格变更说明
我们将对密封环FSRN-HD的规格进行如下变更。此次变更，可能需要贵公司针对该部分进行设计变更，对此，我们深表歉意，敬请理解。
详情请查看
https://www.nbk1560-chn.com.cn/news/2023/20230614/
