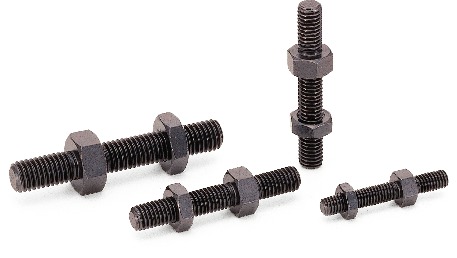

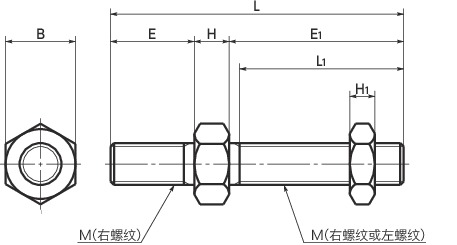

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L1 | E1 | E | H | H1 | L | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SHS-M4-R | M4 | 0.7 | 16.5 | 18 | 8 | 3.2 | 2.4 | 29.2 | 7 | 4 | CAD | 请求报价 |
| SHS-M6-R | M6 | 1 | 23.5 | 25 | 12 | 5 | 3.6 | 42 | 10 | 10 | CAD | 请求报价 |
| SHS-M8-R | M8 | 1.25 | 31 | 33 | 16 | 6.5 | 5 | 55.5 | 13 | 25 | CAD | 请求报价 |
| SHS-M10-R | M10 | 1.5 | 39 | 41 | 20 | 8 | 6 | 69 | 17 | 45 | CAD | 请求报价 |
| SHS-M12-R | M12 | 1.75 | 47 | 49 | 24 | 10 | 7 | 83 | 19 | 80 | CAD | 请求报价 |
| SHS-M16-R | M16 | 2 | 57 | 60 | 32 | 13 | 10 | 105 | 24 | 170 | CAD | 请求报价 |
| SHS-M4-L | M4 | 0.7 | 16.5 | 18 | 8 | 3.2 | 2.4 | 29.2 | 7 | 4 | CAD | 请求报价 |
| SHS-M6-L | M6 | 1 | 23.5 | 25 | 12 | 5 | 3.6 | 42 | 10 | 10 | CAD | 请求报价 |
| SHS-M8-L | M8 | 1.25 | 31 | 33 | 16 | 6.5 | 5 | 55.5 | 13 | 25 | CAD | 请求报价 |
| SHS-M10-L | M10 | 1.5 | 39 | 41 | 20 | 8 | 6 | 69 | 17 | 45 | CAD | 请求报价 |
| SHS-M12-L | M12 | 1.75 | 47 | 49 | 24 | 10 | 7 | 83 | 19 | 80 | CAD | 请求报价 |
| SHS-M16-L | M16 | 2 | 57 | 60 | 32 | 13 | 10 | 105 | 24 | 170 | CAD | 请求报价 |
材质、表面处理
| SHS | |
|---|---|
| 主体 | S45C（硬度35-40HRC） 四氧化三铁保护膜（黑） |
| 螺母 | SS400 四氧化三铁保护膜（黑） |
特点
- 适用于活塞杆端部轴承的高度调整等用途。
-
可根据型号的末尾符号选择右螺纹、左螺纹。
SHS-R----右螺纹
SHS-L----左螺纹 - 所有产品均附带六角螺母（3类）。
使用例
适用于调整活塞杆端部轴承。
