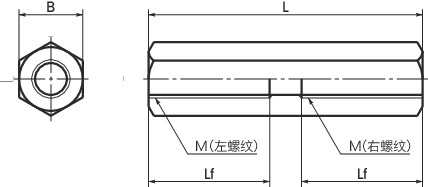

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | Lf | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| SJNS-M2.5 | M2.5 | 0.45 | 20 | 8 | 5 | 3 | CAD | 请求报价 |
| SJNS-M4 | M4 | 0.7 | 33 | 14 | 7 | 8 | CAD | 请求报价 |
| SJNS-M6 | M6 | 1 | 43 | 19 | 10 | 20 | CAD | 请求报价 |
| SJNS-M8 | M8 | 1.25 | 55 | 25 | 13 | 45 | CAD | 请求报价 |
| SJNS-M10 | M10 | 1.5 | 67 | 31 | 17 | 95 | CAD | 请求报价 |
| SJNS-M12 | M12 | 1.75 | 81 | 38 | 19 | 130 | CAD | 请求报价 |
| SJNS-M16 | M16 | 2 | 95 | 45 | 24 | 260 | CAD | 请求报价 |
| SJNS-M20 | M20 | 2.5 | 105 | 50 | 30 | 390 | CAD | 请求报价 |
材质、表面处理
| SJNS 不锈钢制 | |
|---|---|
| 主体 | SUS303 |
