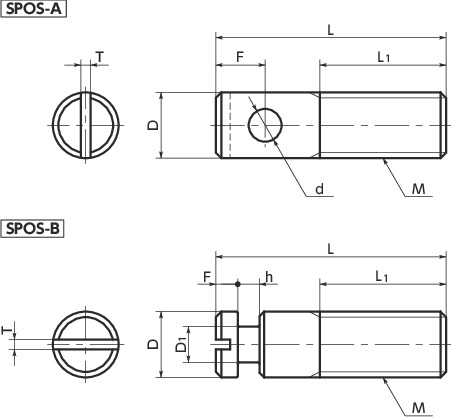

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | L1 | D | F | d | T | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SPOS-M4-15-A | M4 | 0.7 | 15 | 10 | 4 | 3 | 2 | 1.2 | 1.5 | CAD | 请求报价 |
| SPOS-M4-20-A | M4 | 0.7 | 20 | 10 | 4 | 3 | 2 | 1.2 | 2 | CAD | 请求报价 |
| SPOS-M4-25-A | M4 | 0.7 | 25 | 10 | 4 | 3 | 2 | 1.2 | 2.5 | CAD | 请求报价 |
材质、表面处理
| SPOS | |
|---|---|
| 主体 | SUS303 |
特点

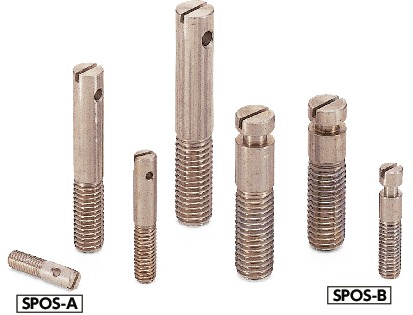

- 拉伸弹簧用支柱。
-
分为孔型和槽型。
SPOS-A----孔型
SPOS-B----槽型
