Nabeya Bi-tech

  • 结构零件

SRFS-80

滚链螺母

Roller Chain Nut

安全注意事项

符号RoHS指令

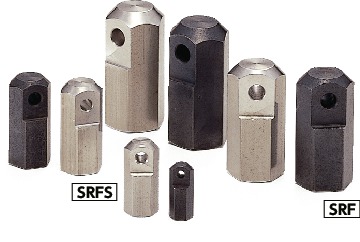

SRFS滚链螺母

形状図

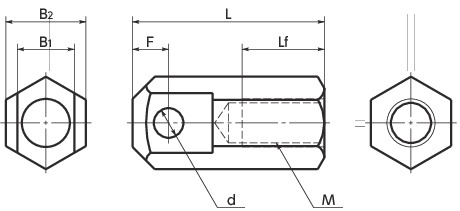

SRFS滚链螺母寸法図

单位 : mm

型号 最大载荷
（N）		 适用滚子链的公称型号 M（粗牙）
螺纹公称直径		 螺距 Lf L F d B1 B2 质量
（g）		 CAD下载 请求报价
SRFS-80 12300 80 M16 2 20 52 12 8 22.6 24 148 CAD 请求报价

材质、表面处理

SRFS 不锈钢制
主体 SUS303

特点

  • 请在连接滚子链与机械、装置时使用。
  • 连接滚子链时需使用滚子链用接头链节或偏置链节。

使用注意事项

  • 将滚链螺母用于垂吊装置时，请采取安全措施，以免人员进入装置下方。
  • 滚链螺母为损耗件。需进行定期检查和更换。
  • 尺寸表中的最大载荷为拉伸时的值。
