Nabeya Bi-tech

  • 动力夹块（气压夹紧式）

CLCA-40

备有动力夹块用夹紧环

Clamp Collars for Power Clamps

符号RoHS指令

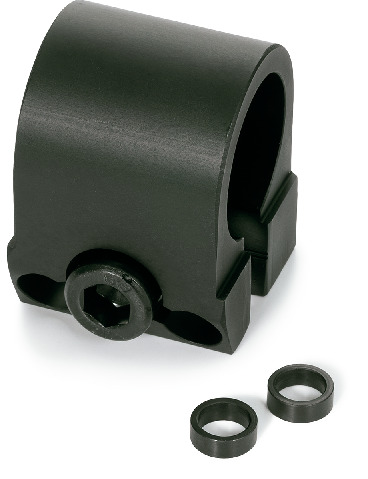

CLCA备有动力夹块用夹紧环

形状図

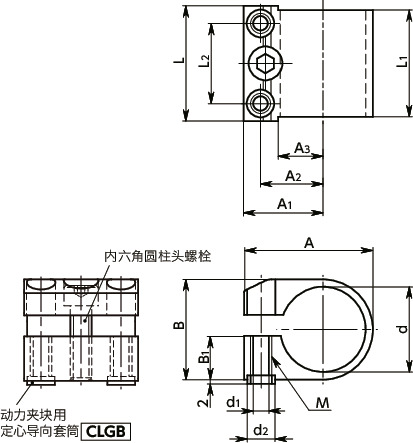

CLCA备有动力夹块用夹紧环寸法図

尺寸・CAD

单位 : mm

型号 d d1 d2 A A1 A2 A3 B B1 L L1 L2 M 质量
(g)		 CAD下载 请求报价
CLCA-40 40 8.5 13 61.35 39 29.35 21 48 21 54 51 38 M10 150 CAD 请求报价

材质、表面处理

CLCA
主体 铝
阳极氧化处理（黑）
动力夹块用
定心导向套筒CLGB		 钢
四氧化三铁保护膜（黑）
内六角圆柱头螺栓 钢
四氧化三铁保护膜（黑）

特点

  • 可以将气压夹紧式动力夹块的气缸部夹紧安装在机械、装置上。
  • 附带动力夹块用的定心导向套筒CLGB。
    使用定心导向套筒可以实现精确定位。

使用例

CLCA备有动力夹块用夹紧环


相关产品

备有动力夹块用定心导向套筒CLGB。
CLGB

CLCA备有动力夹块用夹紧环
