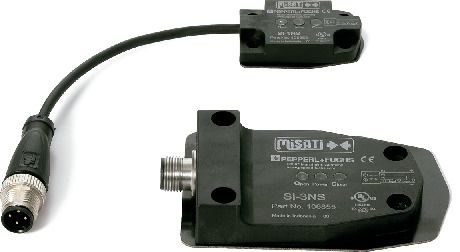

形状図

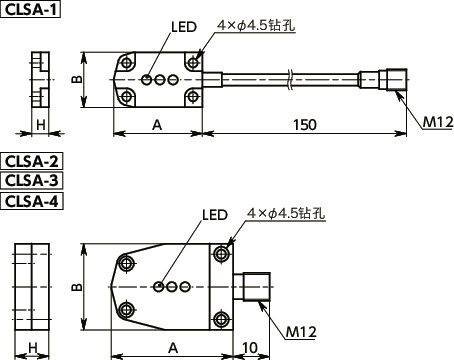

尺寸・CAD
单位 : mm
材质、表面处理
| CLSA | |
|---|---|
| 主体 | 塑料 |
| 内六角圆柱头螺栓 | 钢 四氧化三铁保护膜（黑） |
特点
- 检测气压夹紧式动力夹块夹臂的位置。
- 在主体的LED上显示夹臂的状态。
| LED | 亮灯条件 |
|---|---|
| 绿 | 电源连接 |
| 红 | 夹块 |
| 黄 | 解除夹紧 |
- CLSA可以直接用螺丝安装在气压夹紧式动力夹块上。
- 可以安装在气压夹紧式动力夹块两个侧面的任意一侧。
- 仅CLSA-1有电缆。
- 附带塑料制中间隔板和2根内六角圆柱头螺栓。
规格
| 电源电压 | DC10V-30V |
| 输出方式 | PNP开路集电极输出 |
| 负荷电流 | 100mA以下 |
| 内部电压下降 | 2V以下 |
| 可使用温度 | 0℃～50℃ |
| IP保护等级 | IP65 |
电路
连接器引脚排列
使用例
