可以使用的地区
日本、美国、加拿大、墨西哥、中国大陆、中国台湾、韩国、欧洲特点

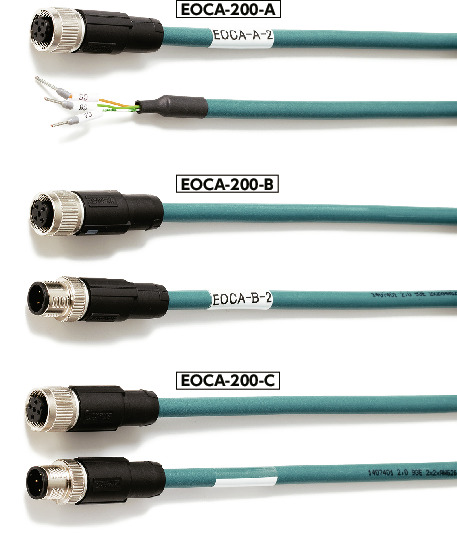

- 连接自动定位单元EPU-210、EPU-220和网络集线器的专用线缆。
- 连接不同单元、设备的连接器形状也不相同，无须担心混淆配线。
- 线缆长度有2m和5m两种规格。请根据使用场所选择。

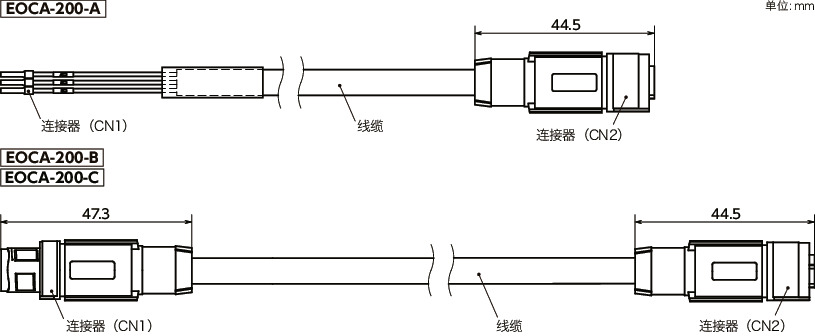

形状図
尺寸・CAD
| 型号 | 用途 | 线缆长度（m） | 质量 （g） |
请求报价 |
|---|---|---|---|---|
| EOCA-200-A-2 | 用于主机或信号收发器与网络集线器的连接 | 2 | 108 | 请求报价 |
| EOCA-200-A-5 | 用于主机或信号收发器与网络集线器的连接 | 5 | 225 | 请求报价 |
| EOCA-200-B-2 | 用于网络集线器之间的连接 | 2 | 119 | 请求报价 |
| EOCA-200-B-5 | 用于网络集线器之间的连接 | 5 | 242 | 请求报价 |
| EOCA-200-C-2 | 用于网络集线器与EPU-210、EPU-220的连接 | 2 | 119 | 请求报价 |
| EOCA-200-C-5 | 用于网络集线器与EPU-210、EPU-220的连接 | 5 | 242 | 请求报价 |
材质、表面处理
| EOCA-200-A | EOCA-200-B/EOCA-200-C | ||
|---|---|---|---|
| 线缆 | 屏蔽 | 铝涂层箔 编织屏蔽（镀锡铜） |
铝涂层箔 编织屏蔽（镀锡铜） |
| 护套（外皮） | PUR（聚氨酯） | PUR（聚氨酯） | |
| 各种连接器 | 锌合金 镀镍 |
锌合金 镀镍 |
|
| 卡套 | 磷脱氧铜 镀锡 |
- | |
使用例
性能
| EOCA-200-A | EOCA-200-B | EOCA-200-C | ||
|---|---|---|---|---|
| CN1 | 散线 3线（终端处理：卡套端子） | M12 D线 4极 公 带屏蔽 | M12 A线 4极 公 带屏蔽 | |
| CN2 | M12 D线 4极 母 带屏蔽 | M12 D线 4极 母 带屏蔽 | M12 A线 4极 母 带屏蔽 | |
| 额定电压 | DC 60V | DC 60V | DC 60V | |
| 额定电流 | 4A（40℃时） | 4A（40℃时） | 4A（40℃时） | |
| 线缆构造 | 导体截面积 | 2×2×0.14mm2 （相当于AWG26） |
2×2×0.14mm2 （相当于AWG26） |
2×2×0.14mm2 （相当于AWG26） |
| 芯线的直径 （含绝缘部） |
0.98mm | 0.98mm | 0.98mm | |
| 外径 | 6.4mm±0.2mm | 6.4mm±0.2mm | 6.4mm±0.2mm | |
| 最小弯曲半径 | 固定安装 | 26mm | 26mm | 26mm |
| 活动安装 | 52mm | 52mm | 52mm | |
网络集线器用线缆的延长
EOCA-200-A的延长
延长EOCA-200-A时，使用EOCA-200-B。
EOCA-200-B的延长
延长EOCA-200-B时，使用EOCA-200-B。

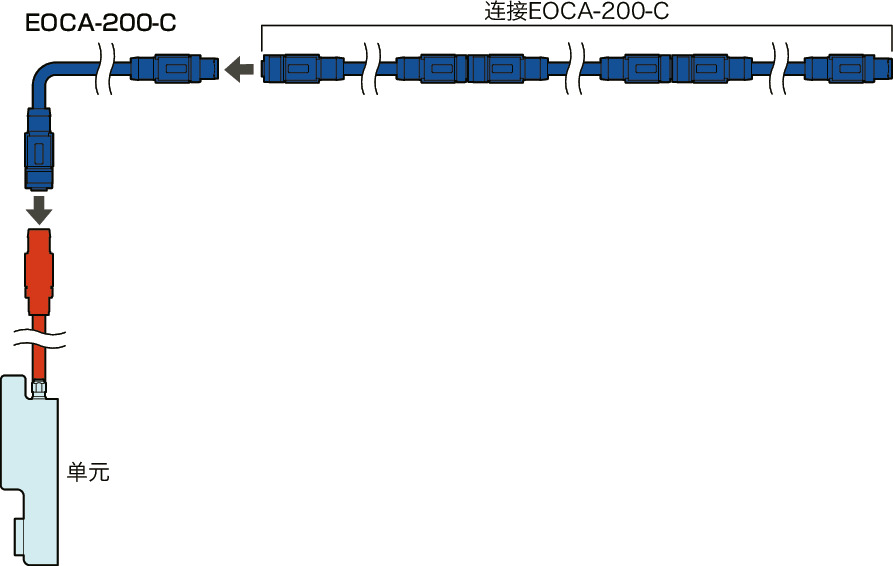

EOCA-200-C的延长
延长EOCA-200-C时，使用EOCA-200-C。
网络集线器用线缆请在最大延长30m以下使用。
