EOCL-200-15

Name: EOCL-200-15
Brand: 锅屋百迪精密机械
Availability: OutOfStock

轴环

Collars

符号RoHS指令

可以使用的地区

日本、美国、加拿大、墨西哥、中国大陆、中国台湾、韩国、欧洲

特点

EPU-210（EPU-210）EPU-220（EPU-220）用轴环。
可根据旋转轴变更EPU-210EPU-220的轴孔径。
不锈钢制，耐腐蚀性优良。
所有产品均附带内六角止动螺丝。

形状図

单位 : mm

型号	d	质量（g）	CAD下载	请求报价
EOCL-200-15	15	23	CAD	请求报价

材质、表面处理

	EOCL-200
主体	SUS304
内六角止动螺丝	SUSXM7

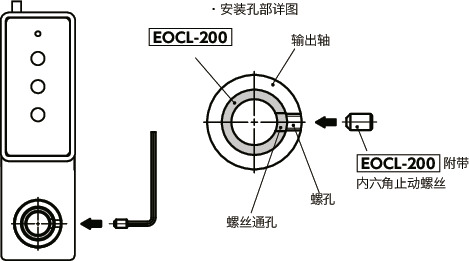

安装

①请将EOCL-200插入EPU-210EPU-220输出轴。

EOCL-200轴环

②请先对准EPU-210EPU-220输出轴的螺纹孔与EOCL-200螺丝通孔的相位，然后安装EOCL-200附带的内六角止动螺丝。

EOCL-200轴环

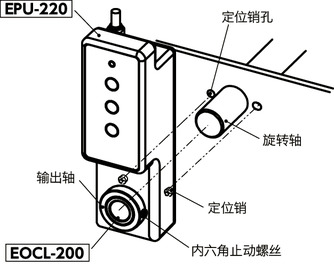

③请在安装有EOCL-200的状态下将旋转轴穿过EPU-210EPU-220输出轴，用内六角止动螺丝固定。（推荐紧固扭矩：2.8N・m）

EOCL-200轴环

使用注意事项

使用EOCL-200时，请使用EOCL-200附带的内六角止动螺丝。使用EPU-210EPU-220附带的螺丝可能会出现螺纹长度不足，无法正确固定输出轴的情况。

型号列表

EOCL-200

点击查看其它EOCL-200

产品名称

轴环

型号

EOCL-200-10

特点

SUS304制
EPU-210 EPU-220用轴环

产品名称

轴环

型号

EOCL-200-12

特点

SUS304制
EPU-210 EPU-220用轴环

产品名称

轴环

型号

EOCL-200-14

特点

SUS304制
EPU-210 EPU-220用轴环

产品名称

轴环

型号

EOCL-200-16

特点

SUS304制
EPU-210 EPU-220用轴环
