可以使用的地区
日本、美国、加拿大、墨西哥、中国大陆、中国台湾、韩国、欧洲＊1＊1： 可在欧洲使用的单元仅限黑色（-BK）机型。
特点
- 内置的马达带动进给丝杠旋转，通过编码器掌握当前位置，在目标位置停止。使通过进给丝杠进行的定位作业实现自动化。
- 可直接连接PC或PLC等主机进行控制，无需专用信号收发器。＊1
＊1： 通过PC进行控制时需要使用专用软件MOD-COM。专用软件免费提供。请从NBK网站上下载。（https://www.nbk1560-chn.com.cn/products/mechatronics/positioning_unit/download/mod-com/）使用专用软件的功能最多可以登记1,000种切换准备。
- 可通过操作主体的按钮进行设置，不连接主机也可单独使用。可通过7段显示确认当前位置、目标位置。
- 最多可一次性控制32台单元。＊2
＊2： 连接多个单元时，使用另售的网络集线器EORP-200（EORP-200）可以减轻配线作业的负担，简单地进行有线连接。

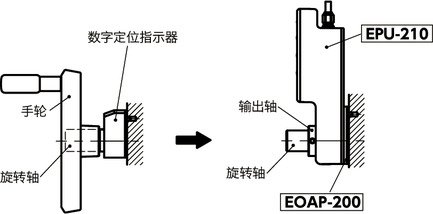

- 安装时只需将现有操作手轮替换为EPU-210即可。与组合手轮和指示器相比，形状更薄而且小巧。
- IP65防尘、防水结构。在接触粉尘和水的环境中也可放心使用。
- 连接方式为RS-485（Modbus RTU）。
- 可根据产品符号选择线缆端规格。使用网络集线器EORP-200（EORP-200）时请选择连接器类型。
EPU-210-A----散线
EPU-210-B----连接器

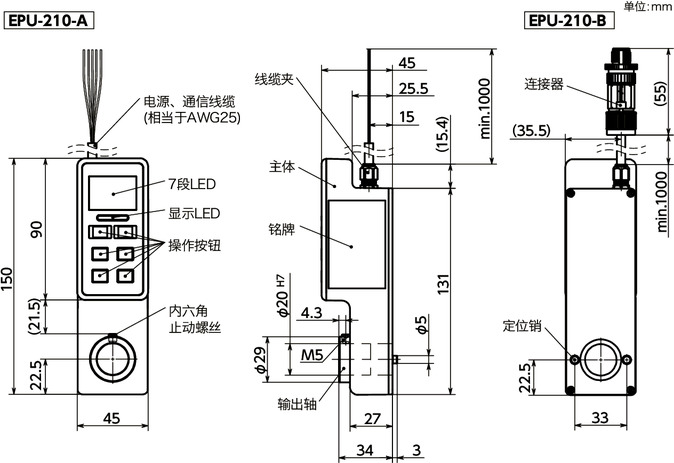

形状図
尺寸・CAD
| 型号 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|
| EPU-210-A-BL | 301 | CAD | 请求报价 |
| EPU-210-B-BL | 335 | CAD | 请求报价 |
| EPU-210-A-BK | 301 | CAD | 请求报价 |
| EPU-210-B-BK | 335 | CAD | 请求报价 |
材质、表面处理
| EPU-210-A-BL | EPU-210-B-BL | EPU-210-A-BK | EPU-210-B-BK | |
|---|---|---|---|---|
| 主体 | 尼龙6（蓝） | 尼龙6（蓝） | 尼龙66（黑） | 尼龙66（黑） |
| 输出轴 | SUS304 | SUS304 | SUS304 | SUS304 |
| 线缆夹 | 黄铜 镀镍 |
黄铜 镀镍 |
黄铜 镀镍 |
黄铜 镀镍 |
| 电源、通信 线缆 |
耐油性PVC （亚光黑） |
耐油性PVC （亚光黑） |
耐油性PVC （亚光黑） |
耐油性PVC （亚光黑） |
| 连接器 | 锌合金 镀镍 |
锌合金 镀镍 |
||
| 内六角止动 螺丝 |
SUSXM7 | SUSXM7 | SUSXM7 | SUSXM7 |
不含RoHS指令所限制的10种化学物质。
性能
| 电源电压 | DC24V ± 10% | |
| 消耗电流 | 待机 | 30mA |
| 额定 | 0.6A | |
| 最大 | 1A | |
| 额定输出 | 5W | |
| 额定转速 | 60 ± 10rpm | |
| 额定扭矩 | 0.8N・m | |
| 可连续使用时间 | 1分钟以下＊1 | |
| 输出轴的 容许载荷 |
径向载荷 | 19.6N＊2 |
| 轴向载荷 | 19.6N＊2 | |
| 输出轴的保持扭矩 | 0.7N・m＊3 | |
| 停止精度 | ±5° | |
| 输入 | 有线通信 | RS-485（Modbus RTU） |
| IP保护等级 | IP65 | |
| 使用环境 | 温度 | -5℃ ～ 50℃（不冻结） |
| 湿度 | 20%RH ～ 85%RH（不结露） | |
| 污染度 | 3 | |
| 海拔 | 海拔2000m以下 | |
＊1： 连续使用后请设置10分钟左右的冷却时间。
＊2： 输出轴的容许载荷
＊3： 仅供参考数值，并非保证数值。
