可以使用的地区
日本、美国、加拿大、中国大陆、中国台湾、韩国、欧洲＊1＊1： 可在欧洲使用的单元仅限黑色（-BK）机型。
特点
- 内置的马达带动进给丝杠旋转，通过编码器掌握当前位置，在目标位置停止。使通过进给丝杠进行的定位作业实现自动化。
- 对EPU-220进行控制需要使用专用信号收发器(另售)。需要的信号收发器因主机、连接方式而异。
EPC-100EPC-100--------PC控制＊1
EPC-200-CCEPC-200-CC----PLC控制(CC-Link连接)＊2
EPC-210-EIPEPC-210-EIP----PLC控制(EtherNet/IPTM连接)＊2
＊1： 仅限无线通信时。
＊2： 也可通过PC进行控制。
- 1台专用信号收发器最多可一次性控制32台单元。信号收发器通过无线通信向各单元发送信号，无需繁琐的线缆配线。＊3
＊3： 也可有线连接。连接多个单元时，使用另售的网络集线器EORP-200（EORP-200）可以减轻配线作业的负担，简单进行有线连接。

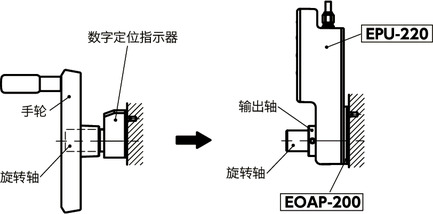

- 安装时只需将现有操作手轮替换为EPU-220即可。与组合手轮和指示器相比，形状更薄而且小巧。
- IP65防尘、防水结构。在接触粉尘和水的环境中也可放心使用。
-
初始设置及通过PC进行控制需要使用专用软件EPU-COM。专用软件免费提供。请从NBK网站上下载。
（https://www.nbk1560-chn.com.cn/contact/positioning-unit-contents-form-software-dl/thanks/） -
使用专用软件的功能最多可以登记1,000种切换准备。
EPC-100------------最多1,000种
EPC-200-CCEPC-210-EIP----最多100种
- 可根据产品符号选择线缆端规格。使用网络集线器EORP-200（EORP-200）时请选择连接器类型。
EPU-220-A----散线
EPU-220-B----连接器
CC-Link为三菱电机株式会社的注册商标。
EtherNet/IP为ODVA的注册商标。

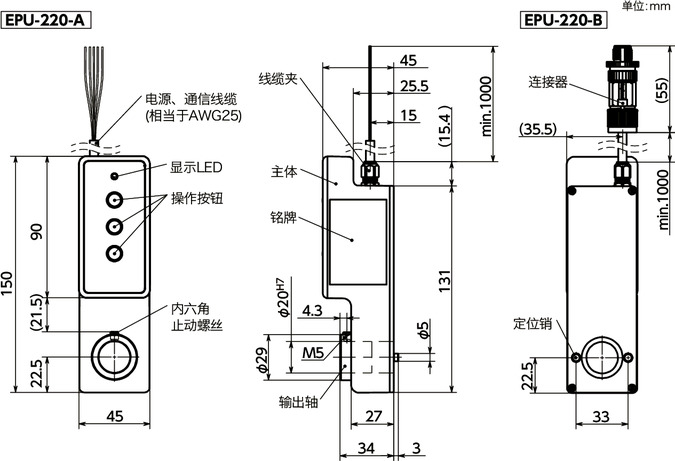

形状図
尺寸・CAD
| 型号 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|
| EPU-220-A-BL | 304 | CAD | 请求报价 |
| EPU-220-B-BL | 338 | CAD | 请求报价 |
| EPU-220-A-BK | 304 | CAD | 请求报价 |
| EPU-220-B-BK | 338 | CAD | 请求报价 |
材质、表面处理
| EPU-220-A-BL | EPU-220-B-BL | EPU-220-A-BK | EPU-220-B-BK | |
|---|---|---|---|---|
| 主体 | 尼龙6（蓝） | 尼龙6（蓝） | 尼龙66（黑） | 尼龙66（黑） |
| 输出轴 | SUS304 | SUS304 | SUS304 | SUS304 |
| 线缆夹 | 黄铜 镀镍 |
黄铜 镀镍 |
黄铜 镀镍 |
黄铜 镀镍 |
| 电源、通信 线缆 |
耐油性PVC （亚光黑） |
耐油性PVC （亚光黑） |
耐油性PVC （亚光黑） |
耐油性PVC （亚光黑） |
| 连接器 | 锌合金 镀镍 |
锌合金 镀镍 |
||
| 内六角止动 螺丝 |
SUSXM7 | SUSXM7 | SUSXM7 | SUSXM7 |
不含RoHS指令所限制的10种化学物质。
性能
| 电源电压 | DC24V ± 10% | |
| 消耗电流 | 待机 | 20mA |
| 额定 | 0.6A | |
| 最大 | 1A | |
| 额定输出 | 5W | |
| 额定转速 | 60 ± 10rpm | |
| 额定扭矩 | 0.8N・m | |
| 可连续使用时间 | 1分钟以下＊1 | |
| 输出轴的 容许载荷 |
径向载荷 | 19.6N＊2 |
| 轴向载荷 | 19.6N＊2 | |
| 输出轴的保持扭矩 | 0.7N・m＊3 | |
| 停止精度 | ±5° | |
| 输入 | 无线通信 | 2.4GHz频段无线通信 |
| 有线通信 | RS-485（2线式） | |
| 无线最远传输距离 （参考值） |
室内 | 60m |
| 室外 | 1200m | |
| IP保护等级 | IP65 | |
| 使用环境 | 温度 | -5℃ ～ 55℃（不冻结） |
| 湿度 | 20%RH ～ 85%RH（不结露） | |
| 污染度 | 3 | |
| 海拔 | 海拔2000m以下 | |
＊1： 连续使用后请设置10分钟左右的冷却时间。
＊2： 输出轴的容许载荷
＊3： 仅供参考数值，并非保证数值。
CE认证符合声明
EPU-220-A-BK、EPU-220-B-BK的CE认证符合声明可从这里下载。（https://www.nbk1560.com/en/products/mechatronics/positioning_unit/download/epu-220-doc/?SelectedLanguage=en）使用注意事项
- 安装、设置方法的详情请查看“使用说明书”。另外，使用前请务必阅读使用说明书的“安全注意事项”、“关于电波及EMC的注意事项”。
使用说明书可从NBK网站上下载。 -
可以使用本产品的国家及地区为日本、美国、加拿大、中国大陆、中国台湾、韩国、欧洲＊1。
与其他产品或客户所使用的系统、装置等组合使用时，请客户自行确认是否符合使用地的标准、法规或限制。
＊1： 可在欧洲使用的单元仅限黑色（-BK）机型。
相关产品
备有专用信号收发器。PC控制用EPC-100EPC-100
PLC控制用EPC-200-CCEPC-200-CC、EPC-210-EIPEPC-210-EIP
