无尘洗净、无尘包装服务

PDF
无尘洗净、无尘包装服务

服务介绍视频



视频内的洁净度是“美国联邦标准（Fed,Std,209E）”的洁净度等级。

服务内容

  • 对产品进行无尘洗净、无尘包装。
    在无尘室进行洗净、包装。
    适用于组装到FPD制造装置、半导体生产设备、医疗机械、食品机械中的零部件或在无尘室使用的零部件。

无尘洗净

  • 在洁净度为ISO 7级（10000级＊1）的洗净室进行洗净。
  • 确认空气中浮游粒子、浮游微生物的含量，进行洁净度管理。
  • 可以根据商品、选择USC超声波洗净・IPAIPA洗净。

    • ＊1：　（）内是“美国联邦标准（Fed,Std,209E）”的洁净度等级。

无尘包装

  • 在无尘室内包装经过洁净清洗的产品。
  • 无尘室内的洁净度是ISO 6级（1000级＊1）。

    • ＊1：　（）内是“美国联邦标准（Fed,Std,209E）”的洁净度等级。

无尘洗净・无尘包装的工序

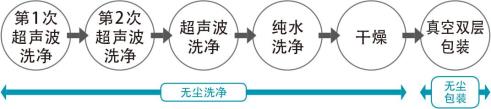

  • USC超声波洗净（对应不锈钢等不易生锈的材质）

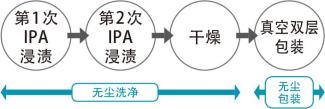

  • IPAIPA洗净（对应铁等容易生锈的材质）

确认无尘洗净的效果

测量微粒

用超纯水分别洗净USC超声波洗净完毕、IPAIPA洗净完毕、未处理的试片，测量了洗净后的超纯水中浮游的微粒数。
洗净效果越高、浮游微粒数量越少。

试片：SUS303　φ19×20

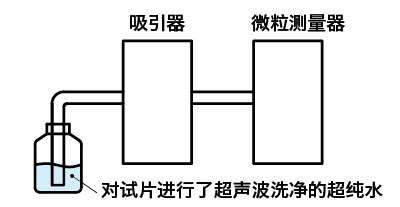

试验方法：使用液体自动颗粒计数器测量

超纯水中浮游的微粒数
单位：个
微粒大小  USC超音波洗浄  IPAIPA洗浄  未处理
≧0.3μm 220,000 7,000,000 210,000,000
≧0.5μm   51,000 1,900,000   37,000,000
≧0.7μm   15,000    640,000     9,700,000
≧1.0μm
     3,100    160,000     1,400,000
≧2.0μm        280      29,000        240,000
  • 表中的数值为实际试验值、并非保证值。

测量残留的油分

测量了无尘洗净后产品表面残留的油分。
无尘洗净后残留的油分
微粒大小  USC超音波洗浄  IPAIPA洗浄
残留油分 0.3mg/ft2 1.5mg/ft2
  • 表中的值为实际试验值。测量结果根据产品的大小和形状而异。
  • NBK定期对残留油分进行测量，确认USC超声波洗浄后的残留油分在1mｇ/ft2以下。

对象产品

  • 在对象产品的产品页标示有“已完成无尘洗净、无尘包装”。 洗净方法采用USC超声波洗净。
  • 在对象产品的各产品页的相关服务项目标示有“无尘洗净、无尘包装服务”。
  • 在一次无尘洗净・无尘包装中可对应的尺寸在250mm(长)×300mm(宽)×100mm(高)以下。
  • 还可对应产品目录上未记载的商品及指定的洗净方法・包装方法。请垂询客户中心。

订购方法

请指定实施无尘洗净、无尘包装的产品型号和洗净方法。
＜洗净方法＞
USC超声波洗净（适用于不锈钢等不易生锈的材质）
IPAIPA洗净（适用于铁等易生锈的材质）

注意

  • 在一次无尘洗净・无尘包装中可对应的尺寸在250mm(长)×300mm(宽)×100mm(高)以下。超过该尺寸需要增加处理次数。
  • 对于铁等易生锈的材质不可进行超声波洗净。
  • 使用本服务时，每包数量由本公司决定。如需变更每包数量，可通过加收费用予以处理。请垂询客户中心。
  • 关于同时使用其他服务，请进行咨询。
