联轴器 轴孔、键槽追加加工服务

PDF
联轴器 轴孔、键槽追加加工服务

服务介绍视频

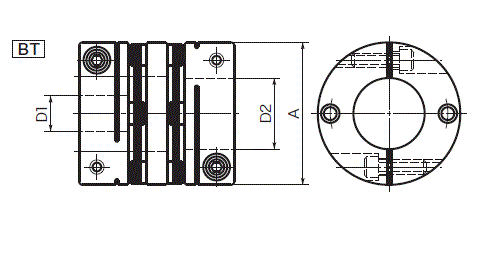

轴孔追加工 BT

  • 对联轴器的轴孔进行追加工。轴孔径的指定可精确至以0.001mm为单位。
  • 轴孔径D1D2请在各产品的标准轴孔径的最小轴孔径到最大轴孔径的范围内指定。＊1
    • ＊1： 有关标准轴孔径及最大轴孔径，请参照各产品页。
    关于膜片型，以下“膜片型可指定轴孔径”中记载的轴孔径为服务对象。 关于范围以外的轴孔径，请垂询客户中心。
  • 也可与键槽追加工KT进行组合。＊2
    ＊2：“键槽追加工适用轴孔径一览”中记载的轴孔径为服务对象。
  • 也进行英制螺丝的轴孔追加工。英制螺丝的轴孔径参照下表，请以毫米为单位进行指定。

表1　英制螺丝轴孔径　

inch mm
1/8   3.175
3/16   4.763
1/4   6.35
5/16   7.938
3/8   9.525
7/16 11.113
1/2 12.7
9/16 14.288
5/8 15.875
11/16 17.463
3/4 19.05
・数值换算为毫米后取小数点后前3位，小数点第4位以后舍尾进一。


inch mm
13/16 20.638
7/8 22.225
15/16 23.813
1 25.4
1-1/8 28.575
1-1/4 31.75
1-3/8 34.925
1-1/2 38.1
1-5/8 41.275
1-3/4 44.45
2 50.8


敬请注意。

  • 膜片型的轴孔径请从下表的可指定轴孔径中指定。

表2　膜片型可指定轴孔径

单位:mm
膜片型可指定轴孔径
D1・D2
  3   4   4.5   5   6   6.35   7   8   9
  9.525 10 11 12 13 14 15 16 17
18 19 20 22 24 25 28 30 32
35 38 40 42 45 50
・轴孔径D1、D2请在各产品的标准轴孔径的最小轴孔径到最大轴孔径的范围内指定。
・可随时追加膜片型的可指定轴孔径。

对象产品

类型 产品符号
高减振能力橡胶
 XGT2 XGL2 XGS2 XGT XGL XGS
高刚性减振＊1
 XGHW
膜片＊2
 XHW XHW-AC＊3 XHS XBW XBS MDW MDS MHW MHS XBWS XBSS
狭缝
 MSX MST MWS

MSH

 MSTS MWSS
梅花
 MJC MJS
十字接头
 XUT
十字滑块
 MOC MOR MOL MOS MOP MOM MOHS
波纹管
 MFB MFBS
锯齿
 MSF
刚性＊4
 MRG MLR MRGS MLRS

・MJBMWBSXSTSXWSSXRP的价格和交货期请垂询客户中心。
＊1： 高刚性减振型XGHW仅可在D1侧进行追加轴孔的加工。
＊2： 膜片型的轴孔径D1、D2请从膜片型的可指定轴孔径表中指定。
XHW-10非对象产品。
＊3： XHW-AC仅可在D2侧进行追加轴孔的加工。
＊4： MRG-WMRGS-WMLR-VMLRS-V非对象产品。

费用、交货期

  • 欢迎洽询。

订购方法

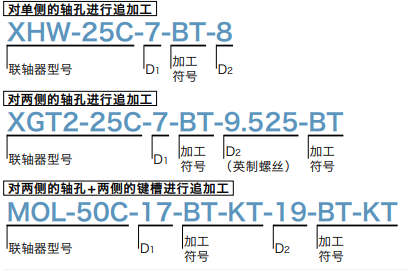

请在需进行轴孔追加工的轴孔径后面指定加工符号BT。
请通过邮件、传真或在线咨询进行订购。
也可与键槽追加工KT进行组合＊1。
＊1: “键槽追加工适用轴孔径一览”中记载的轴孔径为服务对象。

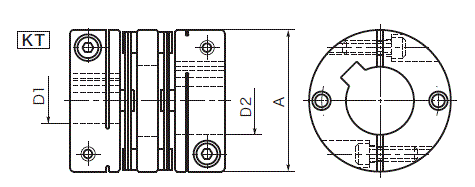

键槽追加工 KT

  • 根据JISB 1301在联轴器上追加工新JIS键槽。
  • 下表的“键槽追加工适用轴孔径一览”中记载的轴孔径为服务对象。
  • 键槽按照本公司标准加工在规定的位置。
  • 键槽追加工无论是单侧还是两侧均可对应。

    • 高减振能力橡胶型、刚性型只可对应两侧轴孔径相同的两侧键槽追加工。

  • 也可与轴孔追加工 BT进行组合。

键槽追加工适用轴孔径一览

单位：mm
标准轴孔径
D1・D2

键槽 键
b t 公称尺寸
b×h
基准尺寸 容许差
(JS9)		 基准尺寸 容许差
6 7         2 ±0.0125
 1.0 +0.1
0
2×2
8 9 10       3 1.4 3×3
11 12         4 ±0.0150
 1.8 4×4
13 14 15 16 17   5 2.3 5×5
18 19 20 22     6 2.8 6×6
24 25 28 30     8 ±0.0180 3.3  +0.2
0		 8×7
32 35 36 38   10 3.3 10×8
40 42 44     12 ±0.0215 3.3 12×8
45 48 50     14 3.8 14×9
55         16 4.3 16×10
节选自JIS B 1301
・表中未记载的轴孔径与键槽的组合不作为服务对象。
  详情请垂询客户中心。

对象产品

类型 产品符号
高减振能力橡胶
 XGT2 XGL2 XGS2 XGT XGL XGS
高刚性减振＊1
 XGHW
膜片
 XHW XHW-AC＊2 XHS XBW XBS MDW MDS MHW MHS XBWS XBSS
梅花
 MJC MJS
十字接头
 XUT
十字滑块
 MOC MOR MOL MOS MOP MOM MOHS

波纹管
 MFB MFBS
锯齿
 MSF
刚性＊3
 MRG MLR MRGS MLRS

・MSXMSTMSTSMWSMWSSMWBSXSTSXWSS的价格和交货期请垂询客户中心。
・也可对应产品目录中未记载的键槽加工。请垂询客户中心。

＊1： 高刚性减振型XGHW仅可在D1侧进行追加键槽的加工。
＊2： XHW-AC仅可在D2侧进行追加键槽的加工。
＊3： MRG-WMRGS-WMLR-VMLRS-V非对象产品。

费用、交货期

  • 欢迎洽询。

订购方法

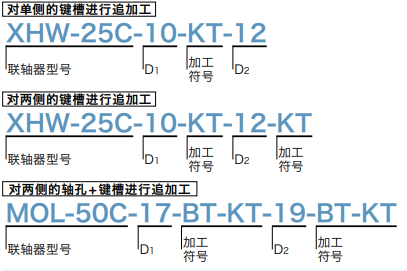

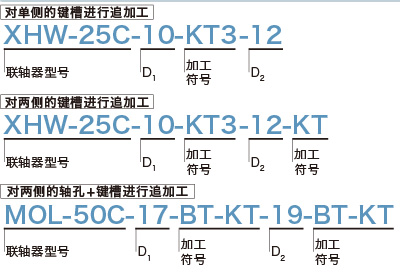

请在需进行轴孔追加工的轴孔径后面指定加工符号KT。
请通过邮件、传真或在线咨询进行订购。
也可与键槽追加工BT进行组合＊1。
