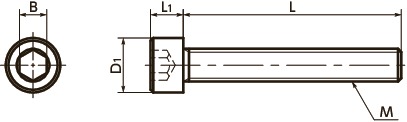

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SNSS-M6-35-FT | M6 | 1 | 35 | 10 | 6 | 5 | 9.9 | CAD | 请求报价 |
| SNSS-M6-40-FT | M6 | 1 | 40 | 10 | 6 | 5 | 11 | CAD | 请求报价 |
| SNSS-M6-45-FT | M6 | 1 | 45 | 10 | 6 | 5 | 12 | CAD | 请求报价 |
| SNSS-M6-50-FT | M6 | 1 | 50 | 10 | 6 | 5 | 13 | CAD | 请求报价 |
| SNSS-M6-55-FT | M6 | 1 | 55 | 10 | 6 | 5 | 14 | CAD | 请求报价 |
| SNSS-M6-60-FT | M6 | 1 | 60 | 10 | 6 | 5 | 15 | CAD | 请求报价 |
| SNSS-M6-65-FT | M6 | 1 | 65 | 10 | 6 | 5 | 17 | CAD | 请求报价 |
| SNSS-M6-70-FT | M6 | 1 | 70 | 10 | 6 | 5 | 18 | CAD | 请求报价 |
| SNSS-M6-75-FT | M6 | 1 | 75 | 10 | 6 | 5 | 19 | CAD | 请求报价 |
| SNSS-M6-80-FT | M6 | 1 | 80 | 10 | 6 | 5 | 20 | CAD | 请求报价 |
| SNSS-M6-85-FT | M6 | 1 | 85 | 10 | 6 | 5 | 21 | CAD | 请求报价 |
| SNSS-M6-90-FT | M6 | 1 | 90 | 10 | 6 | 5 | 22 | CAD | 请求报价 |
| SNSS-M6-100-FT | M6 | 1 | 100 | 10 | 6 | 5 | 24 | CAD | 请求报价 |
相关服务
材质、表面处理
| SNSS-FT | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-50 |
用途
需要长螺丝的设备、装置特点

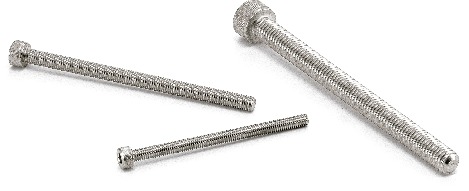

- 全螺纹型内六角圆柱头螺栓。
